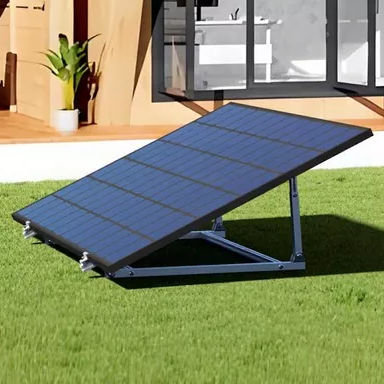

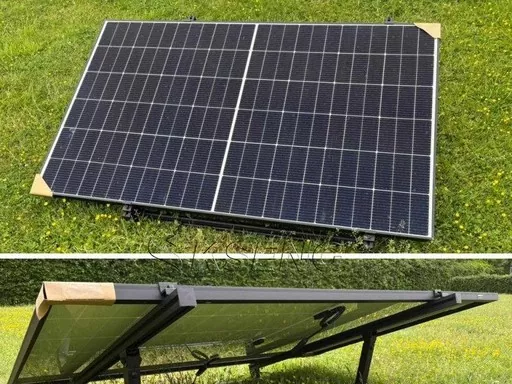

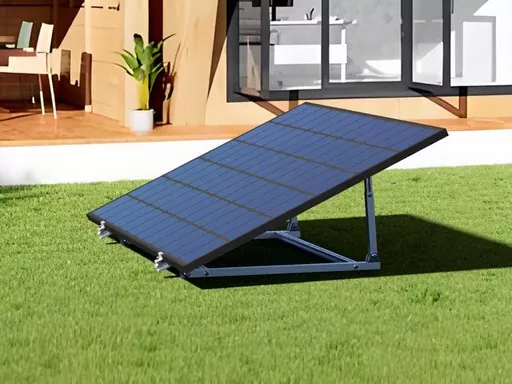

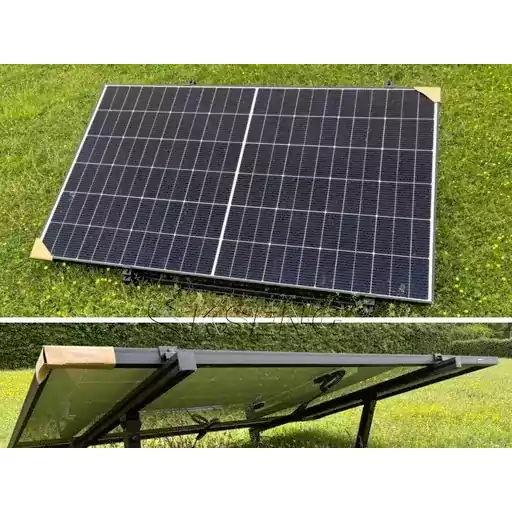

Balkon PV konzol

A Shunchen Balcony PV Bracket egy professzionális kínai vállalat által gyártott és szállított kiváló minőségű, testreszabott támasztó termék, amely kiváló teherbíró képességgel és korrózióállósággal rendelkezik. Precíziós hegesztési és tűzihorganyzási technológiát alkalmazunk az erkélyes napelemes rendszerekhez tökéletesen illeszkedő konzolok előállításához. Termékeink könnyen telepíthetők, megbízható minőséggel és versenyképes árakkal, teljes mértékben kielégítik a globális ügyfelek beszerzési igényeit elosztott fotovoltaikus projektekhez.

    Nagy szilárdságú, időjárásálló tartószerkezetek városi erkélyekre, villateraszokra és lakásfolyosókra. Tűzihorganyzás, gyors moduláris telepítés és testreszabható dőlésszögek.

    • 12. szint Szélállóság
    • ≥ 500 óra NSS teszt
    • 0-30° Állítható dőlésszög
    • 20+ év Élettartam

    A Shunchen Balcony PV Bracket egy speciális tartóelem, amelyet önállóan fejlesztettek ki az erkélyes elosztott fotovoltaikus rendszerekhez. Alapanyagként kiváló minőségű szénacélból (Q235B és Q355B) készült, CNC-vágással, precíziós hegesztéssel és tűzihorganyzásos korróziógátló kezeléssel dolgozzák fel. Fedezze fel teljes kínálatunkatfotovoltaikus támasztékokegyéb szerelési megoldásokhoz.

    Professzionális PV konzolgyártóként mi irányítjuk a teljes folyamatot a nyersanyag kiválasztásától a késztermék kiszállításáig. A konzol szerkezetét tudományosan az erkély elrendezésének és a PV-modulok súlyának megfelelően tervezték, ötvözi a nagy szilárdságú teherbírást a hosszú távú korróziógátló képességgel.

    Alapvető előnyei

    01

    Kiváló teherbírás és szélállóság

    A főgerenda és az átlós merevítők úgy vannak kialakítva, hogy együtt viseljék az erőt. Egyetlen 500 W feletti PV-modult képes szállítani, szélállósági fokozata 12-es szintig és hóterhelési ellenállása ≥0,5 kN/㎡, így megőrzi szerkezeti stabilitását súlyos tájfunok és hóviharok esetén is.

    02

    Hosszantartó korrózióállóság

    A teljesen automatikus tűzihorganyzási eljárással kezelt Balcony PV Bracket egyenletes bevonatvastagsága ≥85 μm. Átment a 180°-os hajlítási teszten hámlás nélkül, és az NSS teszt időtartama ≥500 óra, így több mint 20 év élettartamot biztosít kültéri telepítéseknél.

    03

    Gyors és egyszerű telepítés

    A moduláris felépítés lehetővé teszi a szállítás előtti összeszerelést. Nincs szükség helyszíni hegesztésre; rögzítése csavarkulccsal végezhető el. Egy készletet 1-2 ember 2 órán belül felszerelhet, drasztikusan csökkentve a munkaerőköltséget és az építési ciklusokat.

    04

    Rugalmas testreszabhatóság és kompatibilitás

    A méreteket és szögeket testreszabjuk a különböző erkélyelrendezések és a PV modul specifikációi szerint. Támogatja a 0-30°-os dőlésszög beállítását, hogy maximalizálja a napenergia vételi hatékonyságát az adott helyszíni körülmények között.

    Műszaki előírások

    Paraméter kategória Specifikus mutatók
    Alapanyag Q235B, Q355B (testreszabható rozsdamentes acél)
    Gyártási folyamat CNC vágás + precíziós hegesztés + tüzihorganyzás
    Vezetői szabványok GB/T 3323-2019 (hegesztési minőség), GB/T 13912-2020 (tűzi horganyzás)
    Mechanikai Tulajdonságok Névleges terhelés ≥50kg/㎡; Szélellenállási fokozat ≥Level 12; Hóterhelési ellenállás ≥0,5 kN/㎡
    A konzol specifikációi Főgerenda: 1000-2000 mm hosszú, 80-150 mm szélesség, 2,0-3,0 mm vastagság; Átlós merevítő: 500-1000mm; Csőátmérő: 30-50mm
    Galvanizálási paraméterek Bevonatvastagság ≥85μm; 180°-os hajlítás után nincs hámlás; NSS-teszt ≥500 óra
    Kompatibilis modulok Mainstream PV modulok (Teljesítmény: 300-550W; Méret: 1600×1000mm)
    Döntésszög 0-30° kézi beállítás
    Telepítési módszerek Védőkorlát szorító / faltágító csavar (betonhoz, acélszerkezethez alkalmas)

    Projekteset: Urban Residential Community

    Egyedi konzolokat (1500×100×2,5 mm-es távolsági fény, 15°-os dőlésszög) szállítottunk egy új közösség 500 háztulajdonosának, 450 W-os PV modulokkal párosítva. A védőkorlát befogó szerelést alkalmazva az erkély szerkezetében nem keletkezett sérülés, a beépítés hatékonysága 50%-kal nőtt. 1 év kültéri ellenőrzés után nincs rozsda vagy deformáció, és az energiatermelés stabil marad.

    Miért válassza a Shunchent?

    Összehasonlítási dimenzió Szabványos hasonló gyártók Shunchen (Cégünk)
    Szerkezeti tervezés Univerzális profilú acél toldás, gyenge stabilitás. Exkluzív mechanikai kialakítás, távolsági gerenda + átlós merevítők együttműködési csapágy.
    Korróziógátló eljárás Hideg horganyzás, vékony bevonat, NSS teszt csak 200 óra. Teljesen automatikus tűzihorganyzás, ≥85μm bevonat, NSS teszt ≥500 óra.
    Testreszabás Csak hagyományos méretek, 10-15 napos ciklus. Erkély elrendezésre szabva, rajzolás 72 órán belül.
    Szállítási garancia Nincs elegendő készlet, instabil szállítás. Saját tulajdonú raktár, tömeges rendelések 7 napon belül kiszállítással.
    Támogató szolgáltatások Csak termékeket biztosítson. Beépítési séma tervezése, helyszíni műszaki útmutatás, 24 órás vevőszolgálat.

    Tanúsítványok és minőségbiztosítás

    A PV konzolok kutatására és fejlesztésére összpontosító gyártóként szigorúan ellenőrizzük a minőséget, és teljes láncot biztosítunk. ISO 9001 minőségirányítási és ISO 14001 környezetirányítási tanúsítvánnyal rendelkezünk. A termékek megfelelnek a nemzeti műszaki szabványoknak, és az SGS harmadik féltől származó mechanikai és korrózióvédelmi tesztjelentéseit biztosítjuk.

    Gyártósoraink teljesen automatikus CNC vágást és hegesztést alkalmaznak on-line hibaérzékeléssel. A horganyzási folyamat valós idejű cinkfürdő hőmérséklet-figyelést használ. Minden tétel teherbírás-szimuláción, bevonatvastagság-teszteken és felületminőség-ellenőrzésen esik át. Nézze meg nálunktanúsítványoktovábbi információkért.

    Gyakran Ismételt Kérdések

    Mekkora a Balcony PV konzol maximális teherbírása?

    A hagyományos Q355B anyagú főgerenda (1500 × 100 × 2,5 mm) stabilan hordozhat egyetlen 550 W-os PV modult, ≥50 kg/㎡ névleges terheléssel. Megfelel a 12-es szintű szélellenállási és 0,5 kN/㎡ hóterhelési követelményeknek. Professzionális kiválasztási tanácsot adunk az Ön modulsúlya alapján.

    Hogyan válasszuk ki a megfelelő tartót a különböző erkélyelrendezésekhez?

    Az öböl-erkélyeknél előnyben részesítik a védőkorlát-rögzítő konzolokat (nincs szükség fúrásra); süllyesztett vagy keskeny erkélyekhez a falra szerelhető konzolok helyet takarítanak meg; sarokerkélyeknél az L alakú egyedi konzolok maximalizálják a helyet. Az optimális sémát az erkély méretrajza alapján biztosítjuk.

    Tűzihorganyzás helyett lehet elektrosztatikus permetezést biztosítani?

    Igen. Alapértelmezésünk a tűzihorganyzás (≥85μm) a kiváló korrózióállóság érdekében. Igény szerint testre szabhatjuk az elektrosztatikus permetezést is, támogatva a különböző színeket, hogy illeszkedjenek az épület külső megjelenéséhez.

    Támogatja a gyári ellenőrzéseket és a logisztikát a tömeges megrendeléseknél?

    Teljesen. 100 készlet feletti megrendelés esetén gyárunkba várjuk ügyfeleinket helyszíni minőségi átvétel céljából. Exkluzív logisztikai koordinációt is biztosítunk annak érdekében, hogy a konzolokat biztonságosan és időben szállítsák a projekt helyszínére.
