R≤0,3 mm belső szögsugárral és ±0,1 mm-es mérettűréssel gyártva. Ideális sokemeletes függönyfalakhoz, hídépítéshez és precíziós gépekhez, amelyek hibátlan összeszerelést és kivételes teherbírást igényelnek.

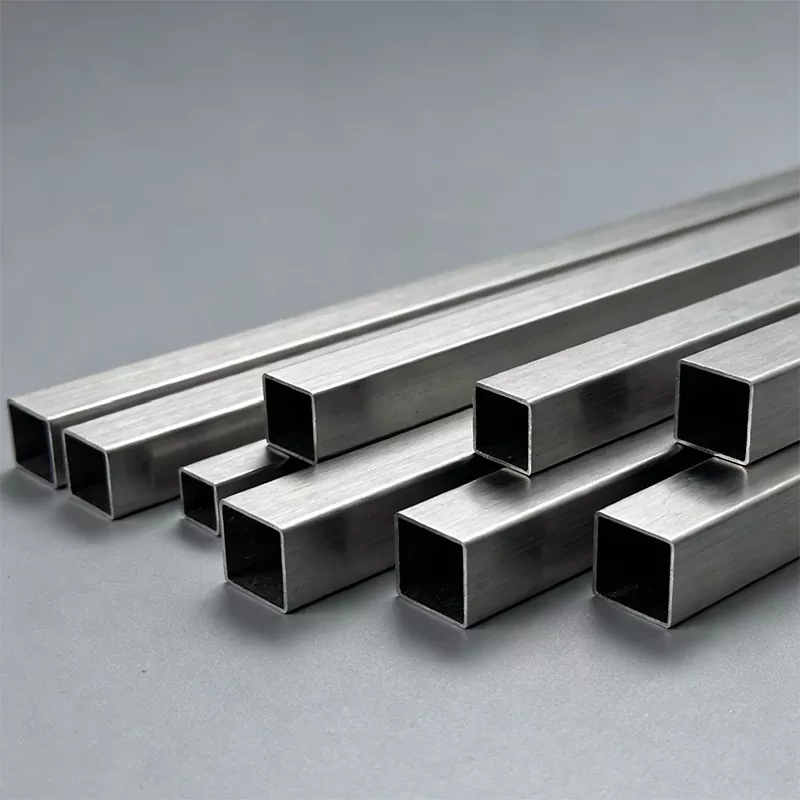

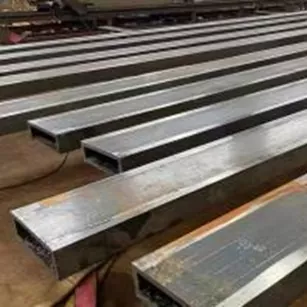

A derékszögű, négyzet alakú cső négyszögletes vagy téglalap keresztmetszetű üreges fémprofil, amelynek belső szöge pontosan megközelíti a 90°-ot (éles saroksugár R≤0,5mm), ami különbözik a hagyományos lekerekített négyzet alakú csövektől (R≥1,0mm). Feldolgozása hideg hajlítással, meleghengerléssel vagy extrudálással történik szénacél vagy rozsdamentes acél felhasználásával. Stabil szerkezetének és szabályos megjelenésének köszönhetően kiválóan alkalmas a nagy összeszerelési pontosságot és mechanikai tulajdonságokat igénylő B2B projektekhez. Fedezze fel teljes kínálatunkatspeciális alakú acélegyedi igényekhez.
Alapvető előnyök és ellenőrzött esetek
Milliméteres pontosság
A fejlett hidegalakítási technológia révén a belső szögsugár ≤0,3 mm-re van összenyomva, és az alkatrészek illesztési hézaga ≤0,1 mm-re van szabályozva. Ez a pontosság közvetlenül csökkenti a helyszíni megmunkálási lépéseket, és 30-50%-kal növeli az összeszerelés hatékonyságát.
Kiváló szerkezeti teljesítmény
A hagyományos kerek négyzet alakú csövekhez képest az éles sarok négyzetes cső csavarási és hajlítószilárdsága 15-20%-kal nő. Az üreges szerkezet 12-30%-os súlycsökkentő hatást ér el, optimalizálva az anyagköltségeketacél szerkezetek.

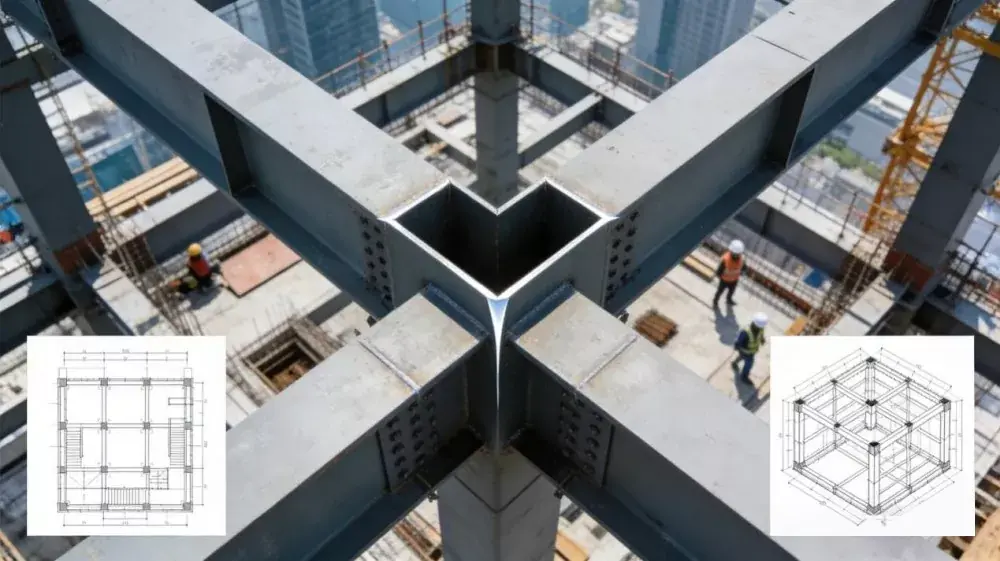

Projekteset: 500 méteres szupertorony Shenzhenben
Teherhordó keretként Q345FR tűzálló négyzetes csövet használtak. A varrat nélküli illesztési technológiával 70%-os folyáshatár megtartási arányt értek el 600°C-on, ami tűzálló bevonattal elérte a 3 órás tűzállósági határt. Ez 30%-kal csökkentette a tűzálló táblák fogyasztását, és két hónappal lerövidítette az építési időt a hagyományos konstrukciókhoz képest.
Műszaki előírások
A következő paraméterek referenciaként szolgálnak. Testreszabott méretek és minőségek mérnöki felülvizsgálat után állnak rendelkezésre.
| Specifikáció kategória | Tétel | Referencia paraméterek | Alkalmazási megjegyzések |
|---|---|---|---|
| Szakasz mérete | Oldalhossz-tartomány (négyzet) | 10 mm × 10 mm és 200 mm × 200 mm között | Kis méretek bútorokhoz/precíziós berendezésekhez; nagy méretek függönyfalakhoz/hidakhoz. |

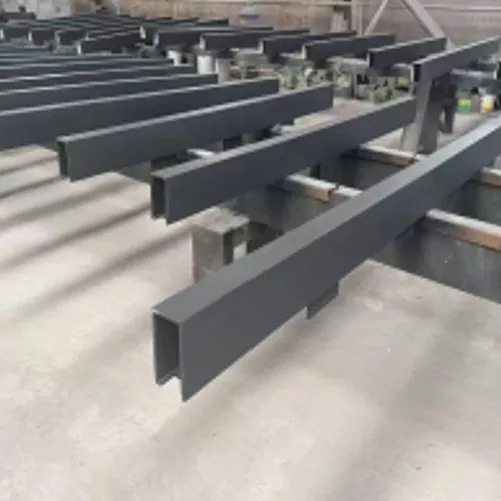

| Oldalhossz-tartomány (téglalap) | 10 mm × 20 mm és 150 mm × 300 mm között | A téglalap alakú szakasz az egyirányú hajlítási ellenállásra összpontosít, polcgerendákhoz. | |
| A belső szög sugara (R) | Hagyományos ≤0,5 mm; nagy pontosságú ≤0,3 mm | Megfelel a szigorú precíziós összeszerelési követelményeknek. | |
| Méret tolerancia | Normál ±0,5 mm; pontosság ±0,1 mm | Automatizálási berendezésekhez és szuper sokemeletes függönyfalakhoz. | |
| Falvastagság | Hagyományos vastagság | 0,8-12 mm | Vékonyfalú könnyű szerkezetekhez, vastag falú teherhordáshoz. |
| Egyedi vastagság | Minimum 0,3 mm, maximum 15 mm | Ultravékony a díszítéshez, ultra vastag hídmerevítőhöz. | |
| Vastagság tolerancia | ≤2 mm: ±0,05 ~ 0,1 mm; 2-6 mm: ±0,1-0,2 mm; >6 mm: ±0,2-0,3 mm | Biztosítja a szerkezeti feszültségeloszlás stabilitását. | |
| Anyagtulajdonságok | Szénacél sorozat | Q235B, Q345B, Q690 nagy szilárdságú acél | Q690 folyáshatár ≥690 MPa, alkalmas nagy terhelésre és súlycsökkentésre. |
| Speciális acél sorozat | Q345FR tűzálló acél | 70%-os folyáshatár 600°C-on, 3 óra tűzállóság. | |
| Ötvözet sorozat | 304/316 rozsdamentes acél, 6061 alumínium ötvözet | Rozsdamentes a korrózióállóságért, alumínium a könnyű kültéri használatra. | |
| Technológiai paraméterek | Alakítási folyamat | Hidegen alakítás + helyi hőkezelés | Csökkenti a stresszkoncentrációt és javítja a stabilitást. |
| Hegesztési technológia | Lézeríves hibrid hegesztés | Hegesztési szélesség 2mm, deformáció 70%-kal csökkent, kifáradási élettartam >2 millió ciklus. | |
| Felületkezelés | Tűzihorganyzás, fluorkarbon szórás, eloxálás | Cink a korrózióhoz, fluorkarbon az időjáráshoz, eloxálás az alumíniumhoz. | |
| Mechanikai Tulajdonságok | Hajlítószilárdság | 15% ~ 20%-kal magasabb, mint az azonos specifikációjú kerek négyzetes cső | Egyenletesebb feszültségeloszlás. |
| Fogyás aránya | 12% ~ 30% | Alkalmazkodik az olyan könnyű követelményekhez, mint a szuper magas házak és hidak. | |
| Időjárásállóság | Cink bevonat ≥80μm; fluor-karbon só permetezési ellenállás ≥1000h | Alkalmazkodik a hosszú távú kültéri használathoz. |
Testreszabási és alkalmazási forgatókönyvek

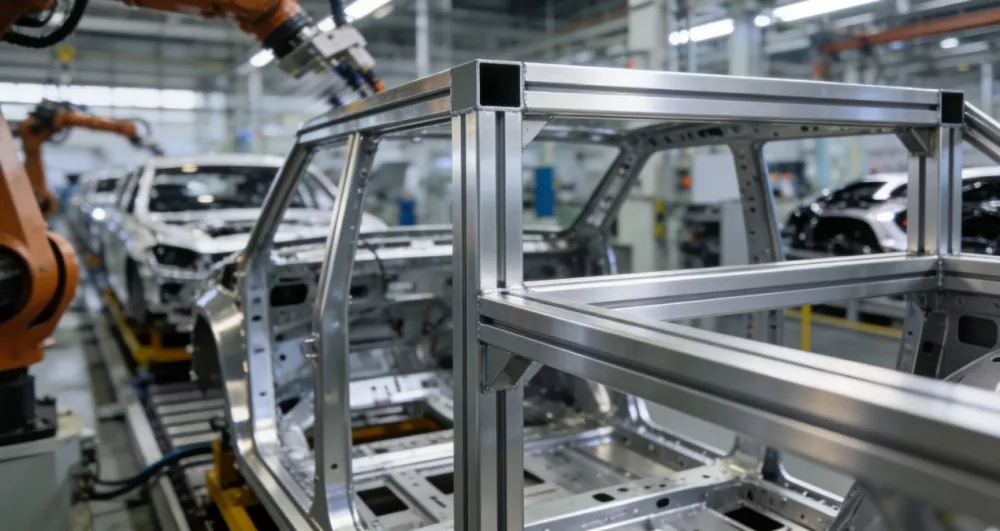

A testreszabási lehetőségek kiterjesztik az alkalmazások határait. A nagyszilárdságú acéltól az alumíniumötvözetig és a lézerhegesztéstől a fluor-szénhidrogén szórásig a rugalmas kombinációk sokféle B2B igényt kielégítenek. Például 6061 alumíniumötvözet négyzet alakú csövet használnak az autóhegesztő robotok alapjául, ami pontos vezetősín-beépítést tesz lehetővé a ±0,1°-os szöghiba szabályozással.

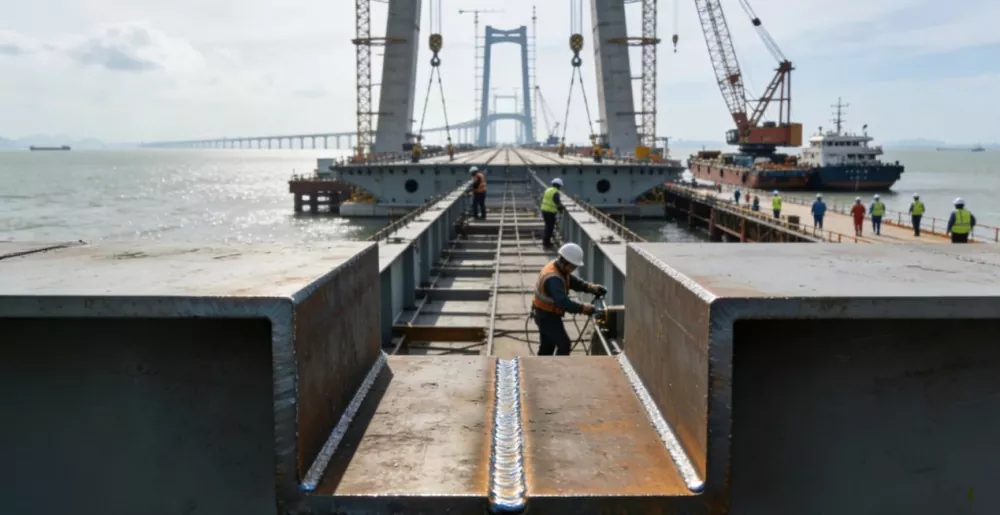

Miután a Q690 nagy szilárdságú négyzetes csövet egy mély középcsatornás acéldobozos tartó merevítőjében alkalmazzák, egyetlen réteg tömege 1200 tonnával csökken. A lézeríves hibrid hegesztési eljárás kifáradási élettartama meghaladja a 2 millió ciklust, ami 50%-kal magasabb, mint a hagyományos eljárásoké. Ez az anyag folyamatosan bizonyítja műszaki értékét a sokemeletes épületekben, a hídépítésben és a precíziós gépekben.
Miért válassza a Shunchen ipart?
A Shunchen Industry jelentős előnyökkel rendelkezik a derékszögű, négyzet alakú csövek területén, a magteljesítmény és a feldolgozási pontosság meghaladja a hagyományos ipari szabványokat. A belső szögsugár ≤0,3 mm, a mérettűrés ±0,1 mm-en belül van szabályozva.
Gazdag anyagválasztékot kínálunk, beleértve a Q690 nagyszilárdságú acélt és a Q345FR tűzálló acélt. A hagyományos termékekhez képest a hajlítószilárdság 15-20%-kal nő, miközben 12-30%-os súlycsökkenést ér el. Mi támogatjukteljes specifikációjú testreszabásdigitális rugalmas gyártási módra támaszkodva. Biztosítsa a gyors szállítást, a szigorú minőség-ellenőrzést és a teljes ellenőrzési dokumentációttömeges megrendelések. Úgy működünk, mint agyári közvetlen beszállítóhogy garantáljuk a legjobbatB2B árajánlat.
Gyakran Ismételt Kérdések
1. Mi különbözteti meg a derékszögű négyzetcsövet a szabványos négyzetcsőtől?
A derékszögű négyzet alakú cső belső szög sugara (R) ≤0,5 mm, a nagy pontosságú modellek esetében pedig ≤0,3 mm. Ez lényegesen élesebb, mint a hagyományos négyzet alakú csövek, amelyek jellemzően R≥1,0 mm-es lekerekített saroksugárral rendelkeznek. Ez az élesebb sarok zökkenőmentes, hézagmentes toldást tesz lehetővé (rések ≤0,1 mm), így ideális nagy pontosságú építészeti és gépészeti alkalmazásokhoz.
2. Milyen anyagok és acélminőségek állnak rendelkezésre tömeges megrendelésekhez?
Szénacél sorozatot (Q235B, Q345B, Q690 nagy szilárdságú), speciális tűzálló acélt (Q345FR), rozsdamentes acélt (304/316) és alumíniumötvözetet (6061) szállítunk. A Q690 erősen ajánlott nagy terhelésű forgatókönyvekhez, amelyek súlycsökkentést igényelnek, míg a 304/316 rozsdamentes acél ideális korrozív környezetekhez.
3. Hogyan előnyös a lézeríves hibrid hegesztés a termék számára?
Derékszögű négyzet alakú csöveink fejlett lézeríves hibrid hegesztést alkalmaznak. Ez a technológia nagyjából 2 mm-re szűkíti a hegesztési szélességet, 70%-kal csökkenti a hegesztési deformációt, és több mint 2 millió ciklusra növeli a kifáradási élettartamot. Ez biztosítja a kiváló szerkezeti integritást, különösen dinamikus terhelési környezetekben, mint például a hídépítés.
4. Tud-e személyre szabott felületkezeléseket biztosítani?
Igen. Kínálunk tűzihorganyzást (a kiváló korróziógátló teljesítményért), fluor-karbon szórást (UV- és időjárásállóságért) és eloxálást (kifejezetten alumíniumötvözet modellekhez). A választás a kültéri expozíciós feltételektől és az esztétikai követelményektől függ.
5. Mennyi az átfutási idő a nagy projekt megrendeléseknél?
Az átfutási idő a teljes űrtartalomtól, az anyagminőségtől és a speciális feldolgozási követelményektől függ. A szabványos méretek esetében ez általában 15-25 nap. Digitális rugalmas gyártási módot alkalmazunk a gyors szállítás és a szigorú minőségellenőrzés biztosítása érdekében, megfelelve a nagyszabású építési projektek szigorú ütemtervének.
Kérjen árajánlatot derékszögű négyzetcsőre
Lépjen kapcsolatba a Shunchen Industry-val a szükséges méretekkel, anyagminőséggel (pl. Q345B, Q690), falvastagsággal és felületkezeléssel. Mérnöki csapatunk felülvizsgálja projektjét, és versenyképes árajánlatot ad a gyárra.
