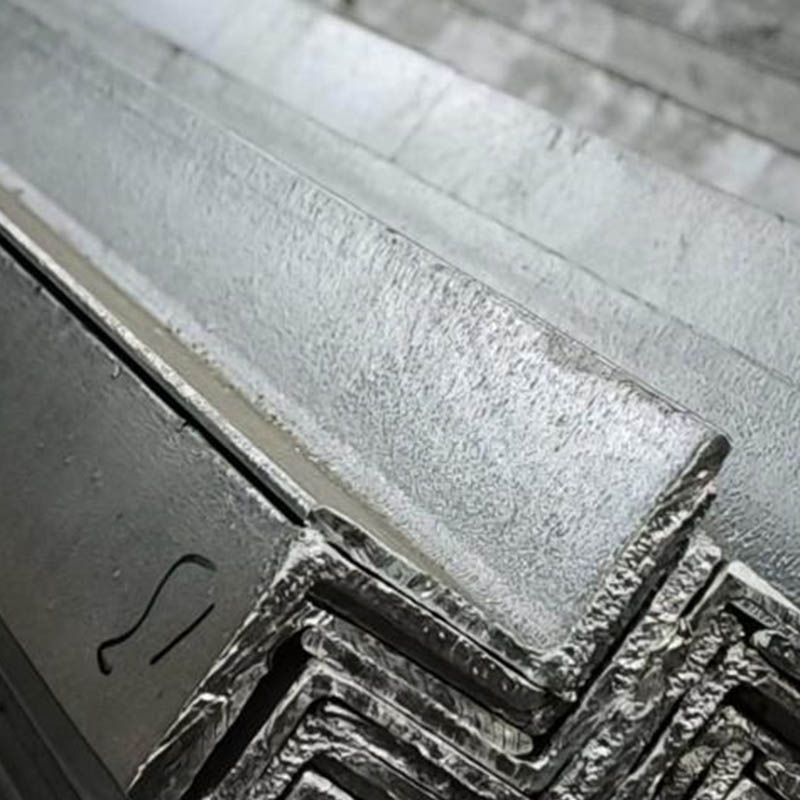

Mi teszi az Angle Steel-t az ipari üzemek karbantartásának legnépszerűbb anyagává?

Bármely ipari üzemben végigsétálva a figyelmes szemlélő észreveszi a számtalan alkalmazás során megismétlődő ismerős sziluettet: a jellegzetes L alakot.szögacél. Támogatja a csőtartókat, keretezi a beléptető platformokat, rögzíti a tárolórendszereket és megerősíti a szerkezeti nyílásokat. Egyszerű geometriája ellenére a szögacél gyakorlatilag minden iparági szektorban az üzemfenntartási és infrastrukturális projektek alapértelmezett anyagává vált. A kérdés nem az, hogy miért használják, hanem inkább az, hogy mitől preferálják olyan következetesen más szerkezeti formákkal szemben.

A válasz a szerkezeti hatékonyság, a telepítési rugalmasság, az anyagok rendelkezésre állása és a költséghatékonyság nehezen párosítható kombinációjában rejlik. A szögacél nagy szilárdság/tömeg arányt biztosít többféle terhelési irányban, egyszerű hegesztési vagy csavarozási technikákkal csatlakoztatható, és precíz méretszabványok szerint gyártják, amelyek biztosítják a beszállítók közötti kompatibilitást. Ez a cikk megvizsgálja azokat a műszaki jellemzőket, amelyek a szögacélt az ipari üzemek karbantartásának fő anyagává teszik, elemzi szerkezeti tulajdonságait, anyagspecifikációit, alkalmazási sokoldalúságát, gazdasági előnyeit, valamint az üzemmérnökök és a karbantartási vezetők megvalósítási szempontjait.

Tartalomjegyzék

• 1. Szerkezeti tulajdonságok és teherbírási teljesítmény
• 2. Anyagspecifikációk és gyártási szabványok
• 3. Alkalmazási sokoldalúság az üzemi infrastruktúrában
• 4. Telepítési és csatlakozási módok
• 5. Költséghatékonyság és életciklus-érték
• 6. Gyakran Ismételt Kérdések (GYIK)
• 7. Következtetés

1. Szerkezeti tulajdonságok és teherbírási teljesítmény

A szögacél alapvető előnye a geometriájában rejlik. Az L-alakú keresztmetszet egyszerre két síkban nyújt hajlítási ellenállást, így hatékonyan ellenáll a függőleges és vízszintes terheléseknek is. Egy szabványos, egyenlő szögű acélprofil, azonos hosszúságú lábakkal, ugyanazt a profilmodulust kínálja mind az X, mind az Y tengelyen. Ez a szimmetria leegyszerűsíti a szerkezeti számításokat, és a terhelés irányától függetlenül kiszámítható teljesítményt biztosít. Az egyenlőtlen szögű acél, különböző hosszúságú lábakkal, optimalizált szilárdságot biztosít, ha a terhelések túlnyomórészt egyirányúak.

A szögacél teherbírását több kulcsparaméter határozza meg: a láb hossza (mérete), az anyagvastagság (idomszer) és a felhasznált acél minősége. Az alábbi táblázat az ipari karbantartási alkalmazásokban használt általános szögacél profilok tipikus szerkezeti tulajdonságait tartalmazza.

A szabványos statikus terhelések mellett a szögacél kedvező viselkedést mutat dinamikus és ütési terhelési körülmények között. A szimmetrikus keresztmetszet egyenletesen osztja el a feszültségeket, csökkentve a feszültségkoncentráció és a kifáradási repedés kockázatát. Ez különösen fontos olyan üzemi környezetben, ahol a forgó berendezésekből, az anyagmozgatásból vagy a hőtágulásból származó vibráció ciklikus terhelést idézhet elő a szerkezeti elemeken. A szerkezeti acélminőségek (jellemzően ASTM A36 vagy azzal egyenértékű) hajlékonysága lehetővé teszi, hogy a szögacél képlékeny deformáció révén elnyelje az energiát a meghibásodás előtt, így túlterhelés esetén biztonsági ráhagyást biztosít. atTianjin Shunchen Hongye Enterprise Management Co., Ltd., olyan sarokacélt szállítunk, amely megfelel ezeknek a szerkezeti követelményeknek, anyagtanúsítvánnyal és nyomon követhetőséggel a mérnöki hitelesítés támogatása érdekében.

2. Anyagspecifikációk és gyártási szabványok

A szögacél megbízhatósága az ipari alkalmazásokban a megállapított anyagspecifikációk és gyártási szabványok betartásától függ. Ezek a szabványok meghatározzák a kémiai összetételt, a mechanikai tulajdonságokat, a mérettűréseket és a minőségbiztosítási eljárásokat, amelyek biztosítják az egyenletes teljesítményt tételenként. Az ipari üzemek karbantartása során a leggyakrabban hivatkozott szabványok az ASTM A36 (USA), az EN 10025 (Európa) és a JIS G3192 (Japán), valamint a regionális megfelelők.

Az ASTM A36 a legszélesebb körben használt szerkezeti acél specifikáció szögacél alkalmazásokhoz Észak-Amerikában. A minimális folyáshatár 36 000 psi (250 MPa) és a szakítószilárdság 58 000-80 000 psi (400-550 MPa). Az anyag hegeszthető és tűzihorganyzásra is alkalmas, így a különféle beépítési és védelmi követelményekhez alkalmazkodik. Az EN 10025 többféle minőséget tartalmaz, amelyek közül az S235JR és az S355JR általános az ipari alkalmazásokban. Az S355JR nagyobb szilárdságot (355 MPa hozam) biztosít, és nagyobb igénybevételű alkalmazásokhoz előnyös.

Az alábbi táblázat összefoglalja a közös szögacélminőségek legfontosabb anyagtulajdonságait:

A szögacél gyártási folyamata jelentős tényező a minőségben és a teljesítményben. A meleghengerlés a szögacél előállításának domináns módszere, ahol az acél tuskót körülbelül 1200 °C-ra hevítik, és egy sor görgőn vezetik át, amelyek fokozatosan alkotják az L alakú keresztmetszetet. Ez a folyamat összehangolja az acél szemcseszerkezetét, javítva a szilárdságot és a szívósságot a kritikus teherbírási irányokban. A hengerlési eljárás konzisztens felületkezelést is eredményez, minimális vastagság- és lábhossz-változással, amely megfelel a vonatkozó szabványban meghatározott mérettűréseknek.

A szögacél minőségbiztosítási intézkedései közé tartozik a méretellenőrzés (a láb hosszának, vastagságának és négyszögletességének mérése), a szakítóvizsgálat (a folyáshatár és a végső szilárdság tekintetében), valamint a hajlítási vizsgálat (a rugalmasság ellenőrzésére). A kritikus alkalmazásokhoz roncsolásmentes tesztelés, például ultrahangos vizsgálat vagy mágneses részecskevizsgálat is alkalmazható. A Tianjin Shunchen Hongye Enterprise Management Co., Ltd.-ben található gyárunk ISO 9001 szabványokhoz igazodó minőségirányítási rendszert tart fenn, anyagtanúsítással és nyomon követhetőséggel az ipari üzemek karbantartásához szállított összes szögacél esetében.

3. Alkalmazási sokoldalúság az üzemi infrastruktúrában

A szögacél valódi értéke az ipari üzemek karbantartásában az alkalmazási körök széles köréből derül ki. Kevés szerkezeti anyag felel meg a sokoldalúság és a teljesítmény kombinációjának a felhasználás ilyen széles spektrumában. Egy tipikus ipari létesítményben a szögacél minden funkcionális területen megtalálható, szerkezeti, támasztó és védő szerepet tölt be.

Szerkezeti keretezés és merevítés:A szögacél számos növényi szerkezet gerincét képezi. Mezzanine padlók, berendezési platformok és karbantartási feljárók építésére használják. Ezekben az alkalmazásokban a szögacél gerendák támogatják a padlóterhelést, míg ugyanaz az anyag oldalirányú merevítést biztosít a szerkezet stabilizálása érdekében. Az a lehetőség, hogy ugyanazt a profilt lehet használni az elsődleges gerendákhoz és a másodlagos merevítésekhez, leegyszerűsíti az anyagbeszerzést és a készletkezelést. Az alábbi táblázat szemlélteti a szögacél, mint gerenda teherbírását tipikus üzemi alkalmazásokhoz.

Szállítószalag és csőtartó rendszerek:A szögacél szabványos anyag csőállványok, szállítószalag-tartók és kábeltálcák építéséhez. Ezekben az alkalmazásokban a szögacél biztosítja a precíz geometriai beállítást, amely szükséges a hosszú csövek vagy szállítószalagok megtámasztásához, miközben biztosítja a szükséges távolságot a támaszok között. A szögacél szelvényeket méretre vágják, csavaros csatlakozásokhoz fúrják, és szükség szerint hegesztik a tartószerkezet kialakításához. A szögacél használata erős, stabil és rezgésálló támasztórendszert biztosít a kritikus folyamat-infrastruktúra számára.

Tároló állványok és munkaállomások:A szögacél az előnyben részesített anyag nagy teherbírású tárolóállványok, munkaállomások és karbantartó padok építéséhez. A szögacél szilárdsága és stabilitása lehetővé teszi olyan állványrendszerek felépítését, amelyek elbírják a nehéz terheket, miközben idővel méretbeli stabilitást élveznek. Az acél sarokállványokban használt csavaros csatlakozási rendszer lehetővé teszi a könnyű beállítást és újrakonfigurálást a tárolási igények változása esetén.

Korlátok és biztonsági korlátok:Üzemi környezetben a biztonság a legfontosabb. A szögacélt széles körben használják védőkorlátok, kapaszkodók és gépvédők építésére. A szögacél szilárdsága robusztus fizikai akadályt biztosít, amely ellenáll az ütési terheléseknek, míg az L-alak geometriai egyszerűsége megkönnyíti a bármilyen szükséges konfigurációba való gyártást. Az előre horganyzott szögacél elérhetősége leegyszerűsíti a korrózióálló biztonsági rendszerek felépítését.

Ideiglenes szerkezetek és támasztékok:A szögacélt gyakran használják ideiglenes támasztékok, támasztórendszerek és állványzatok építésére az üzem javítása és korszerűsítése során. Az anyag csavaros csatlakozásokkal gyorsan összeszerelhető, a csatlakozások pedig könnyen szétszedhetők az újrahasználathoz. Ez az újrafelhasználhatóság költséghatékony megoldássá teszi a szögacélt az ideiglenes infrastrukturális igények kielégítésére.

A Tianjin Shunchen Hongye Enterprise Management Co., Ltd.-nél a szögacélt a méretek és minőségek széles választékában szállítjuk az összes ilyen alkalmazás támogatására. Raktárkészletünkben megtalálhatóak egyforma és nem egyenlő szögű acélok is, 12 méteres hosszban, elő- vagy tűzihorganyzott felülettel. Ez biztosítja, hogy ügyfeleink egyetlen, megbízható forrásból szerezhessék be a szükséges anyagokat bármely üzemfenntartási projekthez.

4. Telepítési és csatlakozási módok

A szögacél gyakorlati előnyét jelentősen növeli az egyszerűség és az illesztési módok sokoldalúsága. Az L-alakú keresztmetszet sima, hozzáférhető felületet biztosít mindkét lábon, így egyszerű a szerkezeti kapcsolatok kialakítása csavarozással vagy hegesztéssel. Ez az egyszerű csatlakoztatás csökkenti a telepítési időt, minimálisra csökkenti a speciális szerszámok szükségességét, és rugalmasságot tesz lehetővé a helyszíni beállítások során.

Csavarozott csatlakozások:A csavarkötések a legelterjedtebb csatlakozási mód sarokacélokhoz az üzemkarbantartási alkalmazásokban. A szögacél lába lapos felületet biztosít a csavarfejnek és anyának, az L-alak geometriája pedig egyszerű átlapolt csatlakozásokat tesz lehetővé. A sarokacélhoz használt csavarkötések elsődleges típusai a következők:

• Körcsukló:Két szögacél szakaszt egymás mellé kell helyezni és összecsavarozni. Ez a legegyszerűbb és legelterjedtebb csatlakozás, amelyet hosszúságok meghosszabbítására vagy más elemekhez való csatlakoztatásra használnak.
• Tompa illesztés toldólemezzel:Egy lapos lemezt (gyakran lapos acélból készült szakaszt) helyeznek el a csatlakozáson, és csavarozzák mindkét részhez. Ez erősebb csatlakozást biztosít, mint egy egyszerű átlapolás.
• Gumilemez csatlakozás:Egy lapos lemez több elem összekapcsolására szolgál. Ez gyakori a tetőszerkezeteknél és szerkezeti kereteknél.

A csavar típusának és méretének megválasztását a szükséges teherbírás és a szögacél vastagsága határozza meg. Általában szabványos nagy szilárdságú szerkezeti csavarokat (ASTM A325 vagy azzal egyenértékű) használnak, amelyek átmérője M10-től M24-ig terjed a legtöbb ipari alkalmazáshoz. Az alábbi táblázat a tipikus csavarméreteket tartalmazza a különböző szögacélvastagságokhoz:

Hegesztett csatlakozások:A hegesztés az előnyben részesített csatlakozási módszer állandó, nagy szilárdságú csatlakozásokhoz, ahol a szerkezeti integritás kritikus. A szögacél lapos felületei ideális alapot biztosítanak a sarokvarratokhoz, a geometria pedig lehetővé teszi az átlapolt és tompavarratokat is. A megfelelő hegesztési eljárás kiválasztása az anyagvastagságtól és a hegesztés szükséges minőségétől függ. A szögacélok általános eljárásai közé tartozik az árnyékolt fémívhegesztés (SMAW), a gázos fémívhegesztés (GMAW) és a fluxusos magos ívhegesztés (FCAW). A hegesztett kötések előnyei közé tartozik a nagyobb szilárdság (a csatlakozás olyan erős, mint az alapfém), a jobb esztétikai megjelenés (nincs kiálló csavarfej) és a jobb rezgés-lazítási ellenállás.

Telepítési szempontok:Csavaros vagy hegesztett csatlakozások esetén a következő tényezőket kell figyelembe venni:

• Furatok igazítása:A furatokat pontosan kell elhelyezni, hogy elkerüljük a csavarok feszültségét. Több csatlakozáshoz sablonok vagy kirakók ajánlottak.
• Csavarozási nyomaték:A csavarokat nyomatékkulccsal vagy kalibrált szerszámmal kell meghúzni a megadott nyomatékkal. A túlzott meghúzás a csavar meghibásodását vagy a szögacél károsodását okozhatja.
• Hegesztés előkészítése:A hegesztendő felületeknek tisztának, rozsdától, festéktől és szennyeződésektől mentesnek kell lenniük, hogy biztosítsák a hegesztési hibát.
• Mezőbeállítások:A hornyolt lyukak lehetővé teszik a kisebb helyszíni beállításokat a telepítés során.

A csavarozási és hegesztési rugalmasság kombinációja azt jelenti, hogy a szögacél gyorsan és gazdaságosan felállítható, a szerelőszemélyzet minimális képzése mellett. Ez kulcsfontosságú tényező az üzemfenntartásban való széles körű alkalmazásában, ahol a telepítés sebessége gyakran kritikus az állásidő minimalizálása érdekében. A Tianjin Shunchen Hongye Enterprise Management Co., Ltd.-nél előre kilyukasztott lyukakkal ellátott sarokacélt vagy egyedi gyártást kínálunk a helyszíni munkaerő csökkentése és a telepítés sebességének csökkentése érdekében.

5. Költséghatékonyság és életciklus-érték

A szögacél széles körben elterjedt alkalmazása az ipari létesítmények karbantartásában nem csak a szerkezeti teljesítmény kérdése; ez is közgazdasági kérdés. A szögacél költséghatékonysága az anyag teljes életciklusa során megmutatkozik, a beszerzéstől és a gyártástól a telepítésig és karbantartásig. Az alacsony anyagköltség, a magas rendelkezésre állás, a könnyű gyártás és a hosszú élettartam kombinációja meggyőző gazdaságossági indokot biztosít a használatához.

Anyagköltség:A szögacél kilogrammonkénti alapon az egyik legolcsóbb szerkezeti acéltermék. A gyártásához alkalmazott egyszerű hengerlési eljárás alacsonyabb gyártási költségeket eredményez a bonyolultabb formákhoz képest. Az alacsony anyagköltség azt jelenti, hogy a szögacél különféle alkalmazásokban használható anélkül, hogy prémium költségvetést igényelne. Az alábbi táblázat összehasonlító költségelemzést ad a szögacél és más általános szerkezeti anyagok között tipikus üzemi alkalmazásokhoz:

Elérhetőség és beszerzés:A szögacél gyakorlatilag minden acélszállítótól beszerezhető, és széles méret- és minőségválasztékban gyártják. Ez a rendelkezésre állás azt jelenti, hogy az üzem karbantartási projektjei hosszú átfutási idő nélkül ütemezhetők és végrehajthatók. A szögacél méretek és minőségek szabványosítása leegyszerűsíti a beszerzést, lehetővé téve a közvetlen raktárról történő rendelést.

Gyártási hatékonyság:A szögacél gyártás egyszerűsége jelentős költségelőny. A szögacél vágása szabványos fűrész- vagy nyíróberendezéssel végezhető el. A csavarkötésekhez lyukak fúrása egyszerű, a lábak sík felülete pedig leegyszerűsíti a hegesztést. Az alacsony gyártási költség és sebesség hozzájárul a projekt teljes költségének csökkentéséhez.

Hosszú élettartam:Megfelelő védelem esetén a szögacél évtizedekig szolgálhat ipari környezetben. Megfelelő korrózióvédelemmel (festék, horganyzás vagy epoxi bevonat) a szögacél ellenáll a nedvesség, a vegyszerek és a környezeti hatások okozta lebomlásnak. A sarokacél élettartama egy ipari üzemben rendszeres ellenőrzéssel és karbantartással meghosszabbítható.

Újrahasznosíthatóság:Élettartama végén a szögacél teljes mértékben újrahasznosítható. Az acélhulladék értéke további gazdasági hasznot jelent, az újrahasznosított acél felhasználása az új szögacél gyártása során pedig hozzájárul a körforgásos gazdasághoz. A szögacél újrahasznosíthatósága fontos szempont a jelentős bontási hulladékot termelő üzemfenntartási projekteknél.

Az üzemmérnökök és a karbantartási vezetők számára a szögacél költséghatékonysága a karbantartási projektek alacsonyabb teljes birtoklási költségét jelenti. Az alacsony anyagköltség, az egyszerű gyártás, a gyors telepítés és a hosszú élettartam kombinációja biztosítja, hogy a szögacél a legjobb értéket nyújtsa a projekt életciklusa során. A Tianjin Shunchen Hongye Enterprise Management Co., Ltd.-nél sarokacélunkat integrált acélgyárakból szerzi be, hatékony gyártási folyamatokkal, így biztosítva a versenyképes árat, miközben megőrizzük az ipari alkalmazásokhoz szükséges minőséget.

6. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a különbség az egyenlő és az egyenlőtlen szögű acél között?

Válasz: Az egyenlő szögű acélnak azonos hosszúságú lábai vannak (pl. 50 mm x 50 mm), amelyek szimmetrikus szilárdságot biztosítanak mindkét tengelyen. Az egyenlőtlen szögű acélnak különböző hosszúságú lábai vannak (pl. 75 mm x 50 mm), amelyet akkor használnak, ha a terhelések elsősorban egyirányúak. Az ipari üzemek karbantartásához általában az egyenlő szögű acélt részesítik előnyben, sokoldalúsága és rendelkezésre állása miatt. Az egyenlőtlen szögű acélt általában olyan speciális alkalmazásokban használják, ahol a terhelés iránya rögzített.

2. kérdés: Hogyan határozhatom meg a megfelelő szögacél méretét egy tartószerkezethez?

Válasz: A helyes méret a támasztandó terheléstől, a fesztávtól és a szükséges biztonsági tényezőtől függ. A szögacél szerkezeti kapacitását a szelvény modulusa határozza meg, amely a láb hosszának és vastagságának függvénye. A folyamat magában foglalja a várható terhelés kiszámítását, a megfelelő szelvénymodulust biztosító méret kiválasztását és az elhajlás ellenőrzését. Tipikus üzemfenntartási alkalmazásoknál konzervatív megközelítés az, hogy a következő méretet kell kiválasztani a számított minimumhoz képest. Sok mérnök az acélbeszállító terhelési táblázatait is tanulmányozza útmutatásért. A Tianjin Shunchen Hongye Enterprise Management Co., Ltd.-nél lévő csapatunk szerkezeti specifikációkat tud nyújtani, és segítséget nyújt a méretezési számításokhoz.

3. kérdés: Használható-e a szögacél kültéri alkalmazásokban rozsdásodás nélkül?

Válasz: Igen, de megfelelő korrózióvédelmet igényel. Kültéri alkalmazásokhoz a szögacélt tűzihorganyzással vagy nagy teljesítményű festékrendszerrel kell bevonni. A tűzihorganyzás biztosítja a leghatékonyabb korrózióvédelmet, élettartama a legtöbb légköri viszonyok között 30-50 év. Rozsdamentes acél szögacél is kapható erősen korrozív környezetekhez, de lényegesen drágább, mint a szabványos szénacél.

4. kérdés: Mekkora a szögacél profilok maximális jellemző hossza?

Válasz: A szabványos szögacél szelvények 12 méteres hosszban kaphatók, ami a hengerművek jellemző maximális hossza. Hosszabb fesztáv esetén a szakaszokat átlapolt illesztésekkel vagy toldólemezekkel lehet összeilleszteni. A nagyobb folyamatos hosszt igénylő alkalmazásokhoz egyedi hosszúságok rendelhetők a malomtól.

5. kérdés: Hajlítható-e a szögacél íves szerkezetek kialakítására?

Válasz: Igen, a szögacél hajlítható íves szakaszok kialakítására, de ez egy speciális eljárás. Forró hajlításra jellemzően szükség van a szűk sugarak eléréséhez anélkül, hogy az anyag repedne vagy gyengülne. A hajlítási folyamatot gondosan ellenőrizni kell, hogy elkerüljük a munka megkeményedését és a stresszkoncentrációt. A legtöbb üzemkarbantartási alkalmazásnál a költségek és a rendelkezésre állás miatt előnyben részesítik az egyenes szögacél szakaszokat.

7. Következtetés

A szögacél a szerkezeti hatékonyság, az anyagok sokoldalúsága és a gazdasági érték kombinációjával szerezte meg pozícióját, mint az ipari üzemek karbantartásának legnépszerűbb anyaga. Egyszerű L-alakú keresztmetszete több irányban kiváló teherbíró képességet biztosít, széles méret- és minőségválasztéka pedig leegyszerűsíti a beszerzést és a specifikációt. A szögacél egyszerű hegesztéssel vagy csavarozással történő csatlakoztatása lehetővé teszi a gyors telepítést, csökkenti a projektek időzítését és minimalizálja az üzem leállási idejét. A szögacél költséghatékonyságát az alacsony anyagköltség, a hatékony gyártás és a hosszú élettartam bizonyítja, ami a legjobb életciklus-értéket biztosítja a karbantartási projektekhez.

A szögacél előnyei nem korlátozódnak műszaki tulajdonságaira. Széles körű elérhetősége, szabványosítása és a meglévő üzemi infrastruktúrával való kompatibilitása logikus választássá teszi a karbantartási és javítási projektek többségéhez. Az anyag sokoldalúsága biztosítja, hogy az alkalmazási igények széles skáláját képes kielégíteni – a szerkezeti vázszerkezettől a berendezések támogatásán át a biztonsági rendszerekig.

A Tianjin Shunchen Hongye Enterprise Management Co., Ltd.-nél több ágazatban szállítunk sarokacélt ipari ügyfeleknek, anyagtanúsítást, műszaki támogatást és versenyképes árakat biztosítva. Csapatunk készséggel áll rendelkezésére az anyagválasztásban, a méretezésben és a projekttervezésben. Bármely ipari üzem karbantartási projektjéhez a szögacél bizonyított, megbízható és költséghatékony megoldást kínál.
