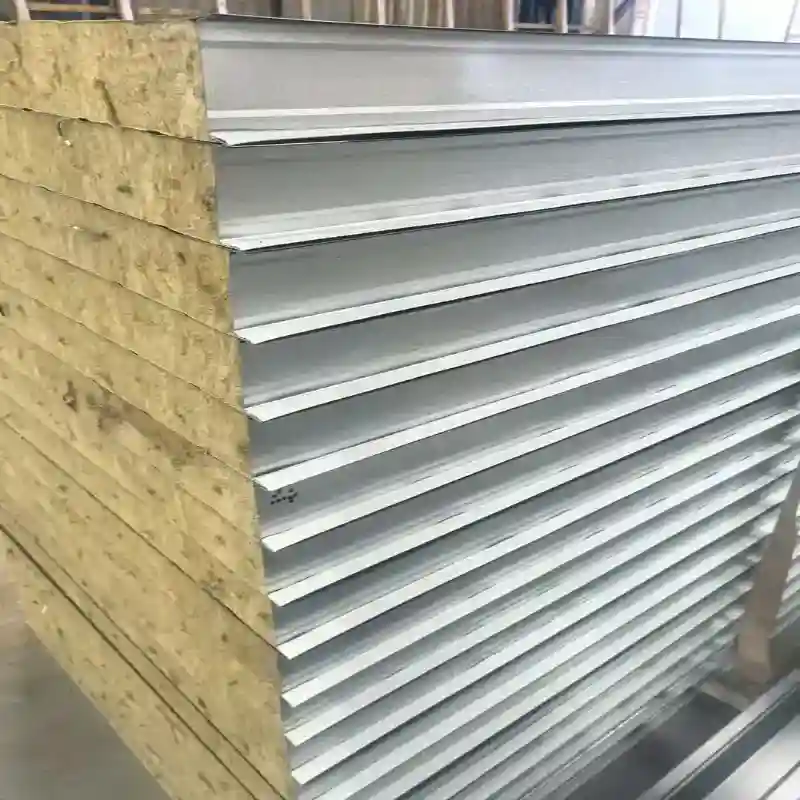

Fém kompozit tetőpanel

A Shunchen Metal Composite Roof Panel integrált tetőfedő megoldást kínál ipari üzemek, raktárak, hűtőházak és kereskedelmi épületek számára. A tartós fémhéjak és a szigetelt magok (50-200 mm) folyamatos laminálásával kiküszöböli az extra helyszíni rétegeket, miközben maximalizálja az energiahatékonyságot. A 450 000 tonnás csoportkapacitás támogatásával teljes egyedi specifikációt és gyors szállítást biztosít.

Főbb jellemzők

Integrált hőszigetelés

A szigetelt mag a fémlemezek közé van zárva, így folyamatos hőszigetelést képez a tetőn. A PU és PIR magok különösen alkalmasak olyan épületekben, ahol fontos a tetőn keresztüli hőátadás korlátozása.

A fémkompozit tetőpanel szükséges vastagsága a projekt szigetelési céljainak és a helyi éghajlati viszonyoknak megfelelően választható ki, nem pedig minden épülethez egy rögzített vastagságot.

Időjárásálló fém felület

A külső fémréteg képezi az első akadályt az eső, napfény, szél és légköri hatások ellen. A kiválasztott bevonatrendszer védi az acél vagy alumínium aljzatot, és meghatározza a tető látható felületét is.

Nedves, tengerparti vagy vegyi anyagoknak kitett környezetben végzett projekteknél az aljzat és a bevonat specifikációját a várható korróziós körülményeknek megfelelően kell kiválasztani.

Szerkezeti merevség

A ragasztott szendvicskonstrukció két fémhéjat kombinál egy merev vagy félmerev szigetelőmaggal. Ez vastagabb és stabilabb panelt hoz létre, mint egyetlen vékony fémlemez.

A panel merevsége a mag típusától, a panel vastagságától, a fémlemez vastagságától, a profilgeometriától, a fesztávtól és a rögzítési módtól függ. A tetőszerkezeti tervezéshez ezért a végső panelkonfigurációt a szükséges fesztávolság és terhelési feltételek szerint kell kiválasztani.

Csökkentett tetőrétegezés

Mivel a fémburkolatot és a szigetelést egy gyári alkatrészként szállítjuk, a tetőfedő rendszer nem igényel külön szigetelőréteget a külső tetőlemez és az épület belseje között.

Ezzel az integrált konfigurációval csökkenthető a beépítési lépések száma és egyszerűsíthető az anyagkezelés a tetőépítés során.

Egyedi felület megjelenése

A külső és belső fémlemezek különböző bevonattal és színben szállíthatók. Ez lehetővé teszi, hogy a tető megjelenését ipari létesítményekhez, kereskedelmi épületekhez, raktárakhoz és egyéb építészeti követelményekhez igazítsák.

Alkalmazások

Ipari műhelyek és gyárak

A fém kompozit tetőpaneleket olyan gyári tetőkhöz használják, ahol hőszigetelés szükséges a kész fém tetőfelülettel együtt. A PU, PIR és kőzetgyapot konfigurációk az épület hő- és tűzigényének megfelelően választhatók.

Raktárak és logisztikai épületek

A raktárak nagy tetőterületet igényelnek, egyenletes panelméretekkel és hatékony telepítéssel. Az előregyártott panelszerkezet alkalmas acélvázas raktárakba és logisztikai létesítményekbe, ahol a tetőszerkezetnek nagy területet kell lefednie.

Hűtőszekrények

Hűtőtároló és hőmérséklet-szabályozott épületek esetén a hőszigetelő tulajdonságaik alapján PU vagy PIR magok választhatók. A panel vastagságát általában a beltéri célhőmérséklet, a kültéri klíma, a hűtési terhelés és az épületburok kialakítása alapján határozzák meg.

Kereskedelmi és mezőgazdasági épületek

A panelek használhatók kereskedelmi épületekben, mezőgazdasági raktárépületekben, állattartó épületekben és egyéb olyan szerkezetekben, amelyekhez kész szigetelt tetőburkolat szükséges.

Tűzérzékeny ipari épületek

A kőzetgyapot magkonfigurációi ott használhatók, ahol a projekthez nem éghető tulajdonságú ásványi szigetelőmagra van szükség. A végső tűzvédelmi osztályozást a teljes panelszerkezet és a vonatkozó vizsgálati szabvány szerint kell megerősíteni.

Műszaki paraméterek

Termékleírások

Tipikus vastagság kiválasztása

A fémkompozit tetőpanel vastagságát a szükséges hőteljesítmény, a tűzvédelmi specifikáció, a fesztáv, a helyi éghajlat és a szerkezeti tervezés alapján kell meghatározni, nem pedig kizárólag az épület típusa szerint.

Alkalmazandó szabványok

A Shunchen a meghatározott kínai és nemzetközi követelményeknek megfelelően gyárthat paneleket, beleértve a GB/T 23932-2009 és az EN 14509 szabványt, ahol alkalmazható. A tűz- és teljesítménytesztet a vonatkozó projektspecifikáció szerint lehet megszervezni, beleértve a vonatkozó ASTM-et vagy más regionális vizsgálati módszereket.

A pontos szabványt és vizsgálati módszert a gyártás előtt meg kell erősíteni, mert a tűzveszélyességi osztályozás és a hőteljesítmény a teljes panelszerkezettől függ, beleértve a fémburkolatokat, a maganyagot, a vastagságot, az illesztéseket és a beépítési konfigurációt.

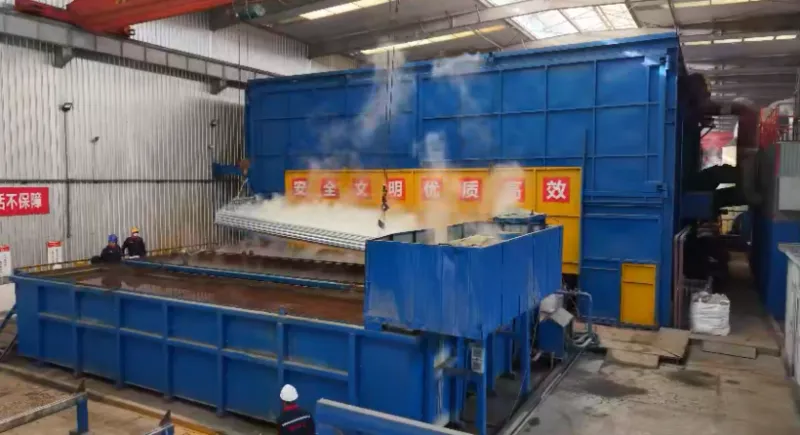

Gyártás és minőség-ellenőrzés

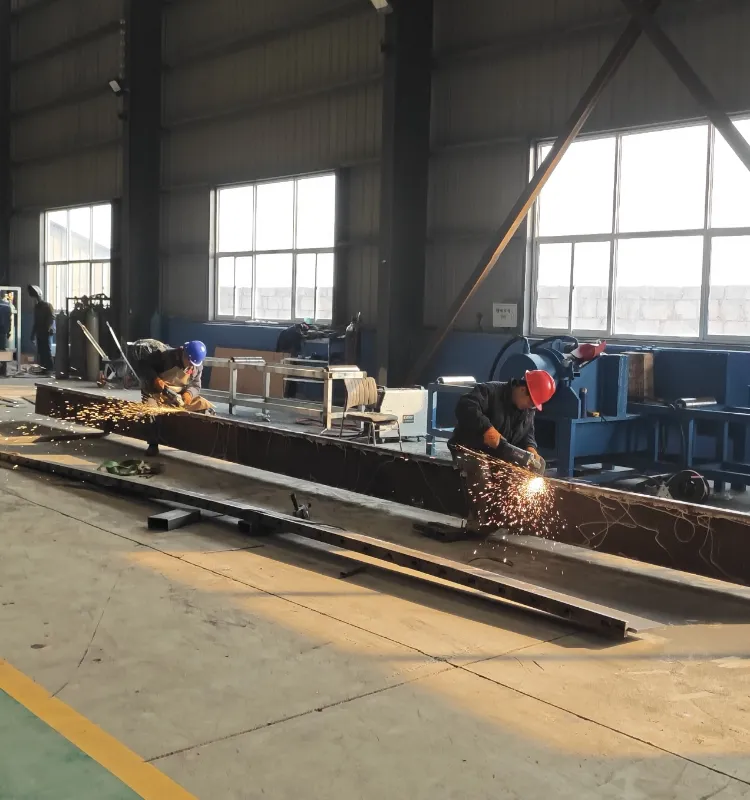

Folyamatos panelgyártás

A Shunchen automatizált folyamatos kompozit gyártósorokat használ a fémlemezek kialakításához, a szigetelőmag előkészítéséhez, a kötőanyagok felhordásához és a rétegek integrált panellé történő préseléséhez.

A folyamatos gyártás a panelgeometriát és a rétegelrendezést egységesen tartja a gyártás során.

Alapanyag-ellenőrzés

A laminálás előtt a szigetelőmagot ellenőrizzük a szükséges anyagtípus és specifikáció alapján. A sűrűség, vastagság és egyéb lényeges tulajdonságok a kiválasztott mag és az alkalmazandó vizsgálati követelmények szerint ellenőrizhetők.

A panel méretének ellenőrzése

A kész fém kompozit tetőpaneleket vastagság, szélesség, hosszúság, profilállapot és látható méreteltérés szempontjából ellenőrzik. Az ellenőrzés arra összpontosít, hogy a kész panel megfelel-e a jóváhagyott gyártási specifikációnak.

Ragasztás és felületvizsgálat

A ragasztott felületet megvizsgálják látható leválás és hiányos kötés szempontjából. Csomagolás előtt ellenőrizzük a fémfelületet karcolások, bevonathibák, horpadások és egyéb látható sérülések szempontjából.

Teljesítményteszt

A termék konfigurációjától és a projekt követelményeitől függően a tesztelés kiterjedhet a hővezető képességre, a tűzállóságra, a hajlítási ellenállásra és egyéb releváns teljesítményellenőrzésekre.

A független ellenőrzést igénylő exportmegrendelések esetében az egyeztetett ellenőrzési körnek megfelelően harmadik fél által végzett ellenőrzés is megoldható olyan szervezeteken keresztül, mint az SGS vagy a BV.

OEM testreszabás

Mag- és fémanyag kiválasztása

Az ügyfelek meghatározhatják a külső fémlemezt, a belső fémlemezt és a szigetelőmagot a projekt követelményei szerint. A Shunchen színbevonatú acél, alumínium-magnézium-mangán ötvözet, PU, ​​PIR, kőzetgyapot és üveggyapot kombinációkat tud szállítani.

A panel vastagsága és szélessége

A panel vastagsága testreszabható a szigetelési követelmények és az épülettervezés szerint. A tényleges szélesség is beállítható a tető elrendezéséhez és a beépítési rendszerhez.

Egyedi panelhossz

A panelek fix vagy egyedi hosszúságban gyárthatók. A méretre vágott gyártás csökkenti a kiterjedt helyszíni vágás szükségességét, és lehetővé teszi a panelek méreteinek a tetőgeometriához való igazítását.

Felületi bevonat és színezés

Az ügyfelek megadhatják a bevonat típusát, felületi minőségét és színét. A különböző expozíciós és megjelenési követelményekhez poliészter és fluorkarbon bevonatrendszerek állnak rendelkezésre.

Előregyártott feldolgozás

A további gyári feldolgozás magában foglalhatja a nyitást, az éltömítést, a sarokhajlítást és a jóváhagyott rajzok szerinti előfúrást. Ezeket a műveleteket a szállítás előtt befejezik, amikor a projekthez a paneleknek részben beszerelésre készen kell megérkezniük.

Telepítés és csatlakozás

Tető elrendezése

A beépítés előtt ellenőrizni kell a tetőszerkezet beállítását, a szelementávolságot, a szintet és a teherbírási viszonyokat. A fém kompozit tetőpanel méreteit ellenőrizni kell a jóváhagyott tetőelrendezéshez képest, mielőtt a kötegeket a tetőre emelné.

Panel pozicionálás

A panelek a tervezett tetőirány mentén helyezkednek el, és az alattuk lévő szelemenek támasztják alá. A helyes beállítás azért fontos, mert a panel illesztése határozza meg a tetőfedés folytonosságát.

Közös csatlakozás

A szomszédos panelek a tervezett oldalsó illesztéssel vagy átlapoló szerkezettel csatlakoznak. A kötést a rögzítés előtt teljesen be kell illeszteni és egy vonalba kell helyezni, hogy elkerülje a panelek közötti hézagokat.

Rögzítés

A rögzítőket a kijelölt rögzítési területen keresztül kell beépíteni a tartószerkezetbe. A rögzítőelem típusának, a távolságnak, az alátét specifikációjának és a rögzítési helyzetnek követnie kell a projekt beépítési rajzát és a helyi szélterhelési követelményeket.

Villogás és tömítés

A tetőszegélyek, gerincek, völgyek, áttörések és egyéb csomópontok megfelelő burkoló- és tömítőkezelést igényelnek. Ezek a területek különösen fontosak a víz behatolásának megakadályozása érdekében, mert megszakítják a folyamatos tetőfelületet.

A szerelési részleteknek követniük kell a panel szállítójának szerelési utasításait és a szerkezetmérnök jóváhagyott tetőtervét.

Miért válassza a Shunchent?

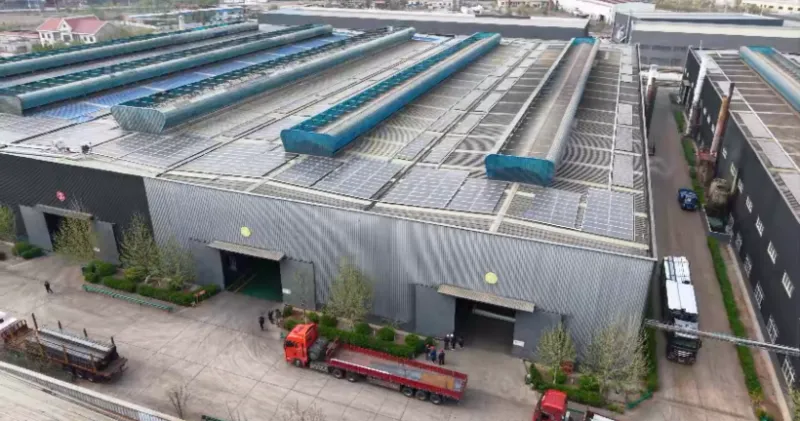

A Shunchen egy integrált acélfeldolgozó termelési bázisból szállít fém kompozit tetőpaneleket, amelyek az acélanyag-feldolgozást, bevonatolást, horganyzást, raktározást és logisztikát is lefedik.

A csoport éves gyártási kapacitása meghaladja a 450 000 tonnát, és több mint 40 000 négyzetméter gyártó- és raktárterülettel rendelkezik. Kompozit tetőpanel megrendelések esetén ez a gyártási infrastruktúra támogatja a nyersanyagbeszerzést, a panelgyártást, az egyedi feldolgozást, az ellenőrzést, a csomagolást és az exportszállítást ugyanazon az ellátási láncon belül.

Az ügyfelek a gyártás előtt meghatározhatják a panelmagot, a fémlemezt, a vastagságot, a szélességet, a hosszt, a bevonatot, a színt és az előregyártási követelményeket. A műszaki információkat felülvizsgálják a projekt specifikációi alapján, így a gyártási konfiguráció megerősítésre kerül, mielőtt a megrendelés gyártásba kerül.

Exportrendelésekhez a Shunchen gyári vizsgálati dokumentációt, méretellenőrzési jegyzőkönyvet, anyagdokumentációt és szükség esetén harmadik fél általi ellenőrzést tud biztosítani. Nemzetközi megrendelés esetén FOB és CIF szállítási megállapodások állnak rendelkezésre.

GYIK

Mi a különbség a fém kompozit tetőpanel és az egyrétegű fém tetőlemez között?

A fém kompozit tetőpanel két fémréteg között szigetelőmagot tartalmaz, míg az egyrétegű tetőlemez főként a külső időjárásálló burkolatot biztosítja. A kompozit szerkezet ezért egyetlen előre gyártott elemben egyesíti a tetőfedő és a szigetelési funkciókat.

Melyik magot válasszuk egy kompozit tetőpanelhez?

A PU-t és a PIR-t általában akkor választják, ha a hőszigetelés az elsődleges követelmény. A kőzetgyapot olyan projektekhez alkalmas, ahol fontos a tűzállóság és az ásványi alapú szigetelés. Az üveggyapot akkor jöhet szóba, ha hő- és hangszigetelésre van szükség. A végső kiválasztásnak követnie kell a projekt hő- és tűzvédelmi előírásait.

Milyen vastagságú panelek állnak rendelkezésre?

Az általános vastagságok közé tartozik az 50, 75, 100, 150 és 200 mm. Más vastagságok is megbeszélhetők a szükséges hőteljesítmény és a projektterv szerint.

Testreszabható a panel hossza?

Igen. A panelek fix hosszúságban szállíthatók, például 6 m és 12 m, vagy a tetőelrendezésnek és a szállítási követelményeknek megfelelően meghatározott hosszúságúra vágva.

Testreszabható a külső szín és a bevonat?

Igen. Poliészter, fluorkarbon és más meghatározott bevonatrendszerek szállíthatók. A szín testreszabható a rendelkezésre álló bevonatrendszer és a projekt követelményei szerint.

Tudsz alumínium-magnézium-mangán paneleket adni?

Igen. Alumínium-magnézium-mangán ötvözet lemezek használhatók fémfelületként a megfelelő kompozit tetőpanel-konfigurációkhoz. Az aljzat vastagságát és a panel szerkezetét a tetőtervnek megfelelően meg kell erősíteni.

Fel tudja dolgozni a nyílásokat a szállítás előtt?

Igen. A nyitás, élzárás, hajlítás és előfúrás a jóváhagyott gyártási rajzok szerint végezhető el.

Milyen információk szükségesek az árajánlathoz?

A szükséges információ általában tartalmazza a tető területét vagy a panelek mennyiségét, a panel vastagságát, a mag anyagát, a fémlemez típusát és vastagságát, a tényleges szélességet, a panel hosszát, a bevonatot, a színt, a beépítési követelményeket és a szállítási célt. A tetőrajzok akkor hasznosak, ha az ügyfél mennyiségszámítást vagy előregyártott feldolgozást igényel.

Megszervezheti a harmadik fél általi ellenőrzést?

Igen. Az adásvételi szerződésben meghatározott ellenőrzési körnek megfelelően SGS, BV vagy más megállapodás szerinti, harmadik fél által végzett ellenőrzés is megoldható.
