EN 10210 S355J2H Négyzet alakú üreges profil

A ShunChen vezető acélprofil-gyártóként 12 éves exporttapasztalattal a nagy teljesítményű szerkezeti üreges profilokra specializálódott. Tianjin-i gyártóbázisunk több teljesen automatizált hidegalakító gyártósorral, precíziós hegesztőberendezéssel és nemzeti szintű anyagvizsgáló laboratóriummal van felszerelve, amelyek az EN 10210 szabványnak megfelelő négyzet alakú üreges profilok kutatás-fejlesztésére és gyártására összpontosítanak, alkalmasak acélszerkezetek építésére, hídtervezésre, gépészeti berendezésekre és függönyfaltámasztó forgatókönyvekre.

Az instabil anyagtulajdonságokkal, nagy méreteltérésekkel és alacsony alacsony hőmérsékleti ellenállással rendelkező hagyományos hegesztett négyzetcsövektől eltérően az EN 10210 S355J2H szabvány szerinti négyzet alakú üreges profiljaink kiváló minőségű, finomszemcsés szerkezeti acél tuskót használnak, amelyhez fejlett hidegalakítási és nagyfrekvenciás hegesztési eljárásokat alkalmaznak. Szigorú többmenetes felület-előkezelés + precíziós alakítás + online ultrahangos hibafelismerési folyamatok egységes és stabil szerkezeti szakaszt képeznek. Éves ipari tapasztalattal rendelkező vezető minőségellenőrző csapatunk teljes folyamatkövetést és ellenőrzést végez minden egyes terméktételnél, biztosítva az oldalhossz-tűrést ≤±0,5 mm, az egyenességet ≤1 mm/m és a hegesztési szilárdsági együtthatót ≥0,95. Minden termék megfelel az EN, GB, ASTM és JIS szabványoknak, és teljes malomvizsgálati tanúsítványt (MTC EN 10204 3.1) és harmadik féltől származó SGS-ellenőrzési jelentést tudnak biztosítani.

Valós teljesítményteszt

1. Alacsony hőmérsékletű ütésállósági vizsgálat (harmadik féltől származó SGS-teszt) teszt

Szabvány: EN 10210-1, EN ISO 148-1 Vizsgálati feltételek: -20 ℃ Charpy V-bevágásos ütési teszt, tételenként 3 párhuzamos minta

Tesztminták:

· Közönséges Q235 hegesztett négyzetes cső

· Szabványos S355JR négyzet alakú üreges profil

· EN 10210 S355J2H négyzet alakú üreges profil

Főbb megállapítások:

· Közönséges Q235 négyzet alakú cső: Átlagos ütési energia ≤ 27J szobahőmérsékleten, nyilvánvaló rideg törés 0 ℃-on, nem alkalmas alacsony hőmérsékletű környezetre

· S355JR négyzet alakú üreges profil: Stabil teljesítmény szobahőmérsékleten, az ütközési energia élesen -10 ℃ alá csökken, nem felel meg az alacsony hőmérsékletű építési követelményeknek

· S355J2H négyzet alakú üreges metszet: Átlagos ütközési energia ≥27J -20 ℃-on, képlékeny törési morfológia, stabil teljesítmény alacsony hőmérsékleten és nagy magasságban

2. Méretpontossági és egyenességi vizsgálati teszt

 Szabvány: EN 10210-2

Teszt eredményei:

· Oldalhossz-tűrés: ±0,5 mm (sokkal jobb, mint a szabványos ±1,0 mm-es követelmény)

· Falvastagság tűrés: ±0,1 mm

· Egyenesség: ≤1 mm méterenként, teljes egyenesség ≤ a teljes hossz 0,1%-a

· A homlokfelület merőlegessége: ≤0,3°

A nagy pontosságú méretszabályozás hatékonyan csökkenti a helyszíni vágási és beállítási munkaterhelést, javítja a telepítés hatékonyságát és a szerkezeti összeszerelés pontosságát.

3. Hegesztési és mechanikai tulajdonságvizsgálat

Az EN 10210 és a vonatkozó európai szerkezeti acél szabványok szerint tesztelve, a mag teljesítménymutatói a következők:

· Folyási szilárdság: ≥355 MPa (≤16 mm vastagság esetén)

· Szakítószilárdság: 470 ~ 630 MPa

· Megnyúlás (A5): ≥22%

· -20℃ Charpy ütési energia: ≥27J (hosszirányú)

· Hegesztési szilárdsági együttható: ≥0,95, nincs repedés 180°-os hajlítási teszt után

A finomszemcsés acél alap + nagyfrekvenciás precíziós hegesztési eljárás a szerkezeti szilárdság, az alacsony hőmérsékletű szívósság és a feldolgozási teljesítmény tökéletes kombinációját valósítja meg, alkalmazkodik a helyszíni hegesztéshez, hajlításhoz, lyukasztáshoz és egyéb építési követelményekhez.

Valós felhasználói forgatókönyvek és ellenőrzött

1. eset: Nagy acélszerkezetű gyárépítési projekt (Northern European Engineering Co., Ltd.) Iparág: Ipari acélszerkezetek építése Probléma: Az eredeti projektben használt közönséges négyzet alakú acélcsövek alacsony hőmérsékletű szívóssága gyenge volt, és a rideg törés kockázata fennállt a -15 ℃ és -20 °C közötti téli alacsony hőmérsékletű környezetben. A méreteltérés nagy volt, ami lelassította a helyszíni szerelés előrehaladását és növelte az építési költségeket. Megoldás: Használja a ShunChen EN 10210 S355J2H négyzet alakú üreges profilt, 150 × 150 × 6 mm méretű, tűzihorganyzott felületkezeléssel a korrózióállóság érdekében. Eredmény: 6 év alacsony hőmérsékletű környezetben történő szolgálat után a szerkezeti feszültség stabil, nem következik be rideg törés vagy deformáció. A nagy méretpontosság 35%-kal növeli a helyszíni telepítés hatékonyságát, és a szerkezet teljes élettartama több mint 30 évre nő. Az éves beszerzési mennyiség eléri az 1800 tonnát, a két fél hosszú távú együttműködési kapcsolatot ápol.

2. eset: Városi Kereskedelmi Komplex Függönyfal támogatási Projekt (Háztartási Építőipari Mérnöki Csoport)

Iparág: Kereskedelmi épületek függönyfalának tervezése Probléma: A függönyfaltartó rendszer magas követelményeket támaszt az acélprofilok egyenességével, méretpontosságával és felületi síkságával szemben. A hagyományos termékek nagy egyenességi eltéréssel és egyenetlen felülettel rendelkeznek, ami befolyásolja a beépítési pontosságot és a függönyfal általános esztétikai hatását. Megoldás: Válassza ki a nagy pontosságú EN 10210 S355J2H négyzet alakú üreges metszetet, szigorúan ellenőrizze az egyenességet és a homlokfelület merőlegességét, és testreszabja a felületi horganyzott + porszórt kezelést. Eredmény: A tartóelemek pontosan vannak beépítve, a függönyfal általános feszültsége egyenletes, a megjelenési hatás megfelel a tervezési követelményeknek. Egyszerre átment a kivitelező fél elfogadásán. 5 év használat után a termék stabil teljesítményt mutat, és a csoport későbbi függönyfalprojektjeinek kijelölt acélprofiljává vált.

3. eset: Nagyméretű mechanikus berendezések vázgyártási projektje (East China Machinery Manufacturing Co., Ltd.) Iparág: Mechanikus berendezések gyártása Probléma: A közönséges négyzet alakú csövek instabil mechanikai tulajdonságokkal rendelkeznek, és a hegesztési deformáció könnyen előfordulhat a berendezés kereteinek feldolgozása során. A késztermék alacsony minősítési arányú, és nem felel meg a nehézgépek teherbírási követelményeinek. Megoldás: Használjon EN 10210 S355J2H négyzet alakú üreges szelvényt, amely egyenletes anyagtulajdonságokkal és jó hegesztési teljesítménnyel rendelkezik, a berendezés keretméret-specifikációi szerint testreszabva. Eredmény: A termék feldolgozás közbeni hegesztési deformációja kicsi, a keret teherbírása megfelel a tervezési követelményeknek, a késztermékek selejtezési aránya 5,8%-ról 0,9%-ra csökken. Hatékonyan segíti a vállalatot a termékminőség javításában és a nehézgépek piaci részesedésének növelésében.

Hiteles vásárlói vélemények

"Észak-Európa alacsony hőmérsékletű környezetében a szerkezeti acél alacsony hőmérsékleti szívóssága a fő index. Az Ön EN 10210 S355J2H négyzet alakú üreges profiljai stabil teljesítményt és megbízható minőséget mutatnak, amely teljes mértékben megfelel mérnöki építési szabványainknak, és a mi preferált szövetkezeti beszállítónk." – Hans Mueller, projektmenedzser, Northern European Engineering Co., Ltd.

"A függönyfal tartórendszerekhez négyzet alakú üreges szelvényeket használunk. Termékei nagy méretpontossággal és jó egyenességgel rendelkeznek, ami nagyban javítja a helyszíni beépítési hatékonyságunkat. A műszaki csapat testreszabott felületkezelési megoldásokat is tud nyújtani a projekt követelményeinek megfelelően, nagyon profin." — Li Ming, beszerzési igazgató, Háztartási Építőipari Mérnöki Csoport

"A stabil mechanikai tulajdonságok és a jó hegesztési teljesítmény a mechanikus keretgyártás kulcsa. Az Ön S355J2H négyszögletes csövei egységes anyaggal és kis hegesztési deformációval rendelkeznek, ami hatékonyan csökkenti a feldolgozási veszteségeket. Hosszú évek óta stabil együttműködést tartunk fenn." —— Zhang Wei, termelési felügyelő, East China Machinery Manufacturing Co., Ltd. Ellenőrzött termékparaméterek

(1) Általános végrehajtási előírások

(2) Alapvető műszaki paraméterek

(3) Kémiai összetétel (tömeg%, S355J2H)

(4) Mechanikai tulajdonságok (S355J2H, t≤16 mm)

Alapvető előnyei

1. Szabványmegfelelőség és megbízható teljesítmény: Minden termék szigorúan az EN 10210 európai szabvány szerint készül, és a mechanikai tulajdonságok és a méretpontosság átment a hiteles, harmadik fél által végzett tesztelésen, a teljes vizsgálati jelentésekkel pedig érdeklődni lehet.

2. Kiváló alacsony hőmérsékleti szívósság: Az S355J2H minőség garantálja a stabil ütési energiát 27J felett -20 ℃-on, hatékonyan elkerülve a rideg törés kockázatát, és alkalmas alacsony hőmérsékletű környezetekre magas szélességi körökben és nagy magasságú projektekben.

3. Nagy pontosságú méretszabályozás: A méret és egyenesség teljes folyamatú automatikus felügyelete, a szabványos követelményeknél jóval jobb tűréssel, csökkentve a helyszíni beállítási munkaterhelést, valamint javítva a telepítés és a feldolgozás hatékonyságát.

4. Erős feldolgozási alkalmazkodóképesség: Egységes anyagszerkezet, kiváló hegesztési és hajlítási teljesítmény, kis deformáció a feldolgozás során, alkalmas vágásra, lyukasztásra, hegesztésre és egyéb mély feldolgozásra különféle forgatókönyvekben.

5. Teljes felületkezelési lehetőségek: Tűzihorganyzás, porfestés, festés és egyéb korróziógátló kezelések támogatása, amelyek jelentősen meghosszabbíthatják a termékek élettartamát kültéri és korrozív környezetben.

Alkalmas

· Acélszerkezeti ipar: gyári épületvázak, stadionacél szerkezetek, raktári polcok, könnyűacél házak, hídtartó szerkezetek

· Építés és függönyfal: Függönyfal tartógerincek építése, üveg függönyfalvázak, külső falak dekoratív tartószerkezetei

· Gépgyártás: berendezéskeretek, mechanikus támasztékok, mezőgazdasági gépalkatrészek, emelőberendezés szerkezetek

· Szállítási ipar: konténerkeretek, teherautó-karosszéria szerkezetek, korláttartók, jelzőoszlop szerkezetek

· Egyéb iparágak: Napelemes tartószerkezetek, erőátviteli tornyok, csővezetéktartók, reklámtábla keretek

Miért válassza a Tianjin ShunChen-t?

Költséghatékony és jó minőségű EN 10210 S355J2H négyzet alakú üreges profil beszállítót keres acélszerkezet-, függönyfal- és gépgyártási projektekhez? Professzionális szerkezeti üreges profilgyártóként 12 éves export tapasztalattal rendelkezünk.

Hagyományos specifikációkból egész évben nagy raktárkészletet tartunk, 3-7 napon belüli szállítást támogatva. Professzionális műszaki csapatunk egyablakos megoldásokat kínál, beleértve az anyagválasztást, a specifikációk egyeztetését és a folyamatoptimalizálást az Ön felhasználási forgatókönyveinek megfelelően. A gyári közvetlen értékesítés megszünteti a köztes kapcsolatokat, versenyképes árakkal és stabil termékminőséggel. Lépjen kapcsolatba a ShunChennel most, hogy ingyenes mintákat és részletes árajánlatokat kapjon!

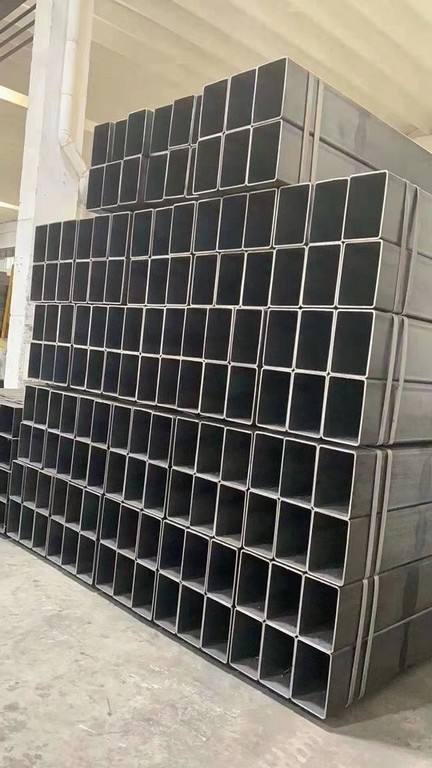

Valódi Termék és Szállítás Galéria

Teljes gyártás és minőségellenőrzés

automatikus hidegalakító gyártósor Nagyfrekvenciás precíziós hegesztőberendezés Online méretvizsgáló rendszer (100%-os on-line detektálás) Univerzális anyagvizsgáló gép és alacsony hőmérsékletű ütésvizsgáló berendezés

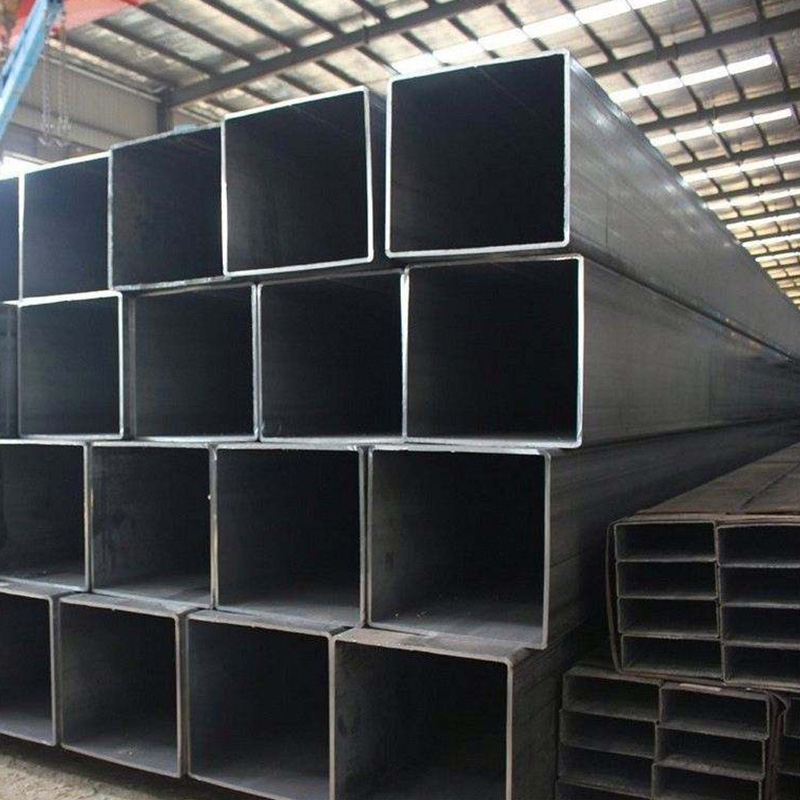

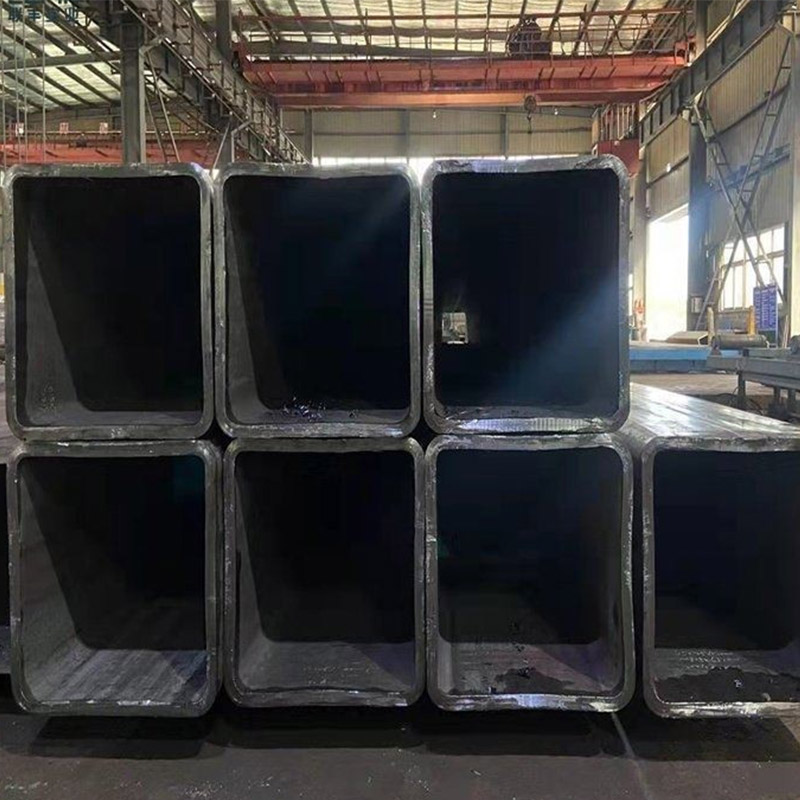

Termékmegjelenítés

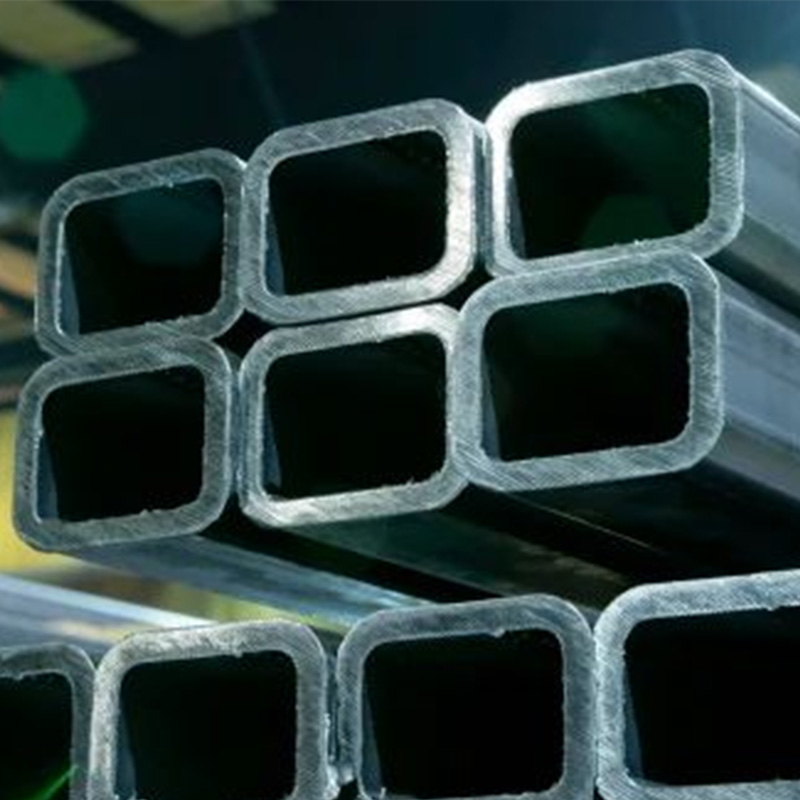

Fekete kivitel EN 10210 S355J2H négyzet alakú üreges profil Tűzihorganyzott négyzet alakú üreges profil Egyedi porszórt négyszögletes üreges profil Nagy vastagságú négyzet alakú szerkezeti cső

Szállítás és csomagolás

Szabványos exportcsomagolás: Vízálló fólia + acélpánt + fa raklapvédelem Egyedi logós csomagolás támogatott Konténerbetöltési szabvány: 20 láb konténer ≈25 tonna; 40 láb konténer ≈28 tonna (ömlesztett) / 25 tonna (raklap) Teljes szállítási dokumentumok: fuvarlevél, kereskedelmi számla, MTC EN 10204 3.1, harmadik féltől származó vizsgálati jelentés

Ügyfélalkalmazási forgatókönyvek

Acélszerkezet gyár épületvázas projekt Kereskedelmi épület függönyfal tartó projekt Gépészeti berendezések keret gyártási projekt Híd és szállító létesítmény projekt
