Nagy átmérőjű spirálcső

A Shunchen nagy átmérőjű spirálcsöveit a hazai és nemzetközi szabványoknak, például a GB/T9711-nek és az API 5L-nek szigorú betartásával gyártják, átfogó minőségellenőrzéssel és műszaki támogatással a stabil és megbízható teljesítmény biztosítása érdekében.

Az évek során a Shunchen számos mérnöki ügyfél bizalmát vívta ki állandó termékminőségével, rugalmas specifikációinak testreszabásával és hatékony logisztikai rendszerével. Legyen szó nagy átmérőjű spirálcsövek beszerzéséről, érdeklődjön a spirálhegesztett csövek árairól, vagy megbízható acélcsőszállítót vagy mérnöki csőgyártót keres, a Shunchen egyablakos szolgáltatást nyújt a termékválasztástól és az egyedi gyártástól a szállításig, segítve projektjei hatékony, biztonságos és megbízható működését.

Termék meghatározása

A nagy átmérőjű spirálcső (más néven nagy furatú spirálhegesztett cső) egy olyan spirálvarratú acélcső, amely kiváló minőségű melegen hengerelt szalagacéllemezekből készül, mint fő nyersanyag. Szobahőmérsékleten hideg extrudálással alakítják ki, majd automatikus kéthuzalos kétoldalas merülőíves hegesztési eljárással hegesztik. A magdefiníciós szabvány egy ≥ 711 mm-es külső átmérő (amely DN700 és annál nagyobb névleges átmérőnek felel meg). Testreszabható akár 3620 mm-es külső átmérőre, vagy akár nagyobb specifikációkra a mérnöki igényeknek megfelelően. Ez egy összetett típusú acéltermék, amely egyesíti a teherbírást és a szállítóképességet. Alapvető funkciója nagy mennyiségű folyadék (például víz, olaj, gáz, szennyvíz, stb.) nagy távolságú, nagy stabilitású szállításának elérése, valamint nagyszabású projektek szerkezeti támogató elemeként is szolgálhat, alkalmazkodva a bonyolult munkakörülményekhez és a zord környezethez. Egyedülálló, spirális szerkezetű kialakításával pótolja az ipari hiányt a nagy furatú csőanyagok hatékony gyártása és stabil alkalmazása terén, és széles körben használják különféle infrastrukturális és ipari forgatókönyvekben.

Egyszerűen fogalmazva, a nagy átmérőjű spirálcső "a nagyméretű projektek szállításának nagy artériája + a szerkezeti támasztó keret" - hatékonyan képes szállítani a különböző közegeket, kielégíti a nagy átfolyású szállítási igényeket, és ellenáll a nagy nyomásnak, nagy terhelésnek és összetett geológiai hatásoknak. Alkalmas különféle összetett építési környezetekhez, például hegyekhez, tengerpartokhoz és sivatagokhoz. Ez az energia, a vízgazdálkodás, az önkormányzati és az infrastruktúra összekötő csövek alapvető anyaga.

Alapvető értékesítési pontok

A nagy átmérőjű spirálcső kiemelkedő alapvető előnyei közé tartozik a biztonság, a rugalmasság, a gazdaságosság, a kényelem és a megfelelőség: hegesztési varratai egyenletesen oszlanak el a spirálvonal mentén, és a feszültség egyenletesen oszlik el. Kiváló minőségű acél hordozókkal, például Q235B és X80, valamint korróziógátló kezelésekkel, például 3PE és FBE párosul. Képes ellenállni a nyomásnak és a szerkezetnek, nagy biztonsággal rendelkezik, és több mint 30 évig bírja. Alkalmas zord munkakörülményekre, például nagy nyomásra, nagy terhelésre és erős korrózióra. A specifikációk kiterjedtek, 711–3620 mm külső átmérő, 6–60 mm falvastagság és 6–18 méter egycsöves hossz, amely rugalmasan testreszabható. Mérnöki közegek, nyomásfokozatok és építési környezetek alapján speciális anyagokhoz és folyamatokhoz szabható, rendkívül erős alkalmazkodóképességgel. Folyamatos gyártást alkalmaz hengerelt és automatikus merülő ívhegesztési technológiával, magas termelési hatékonyságot érve el. Az azonos átmérőjű varrat nélküli acélcsövekhez képest az ár 20-30%-kal csökken, és a telepítés kényelmes, jelentősen csökkentve a projekt teljes költségét. A csőanyag kiváló szívóssággal rendelkezik, lehetővé téve a hideg hajlítást, hogy alkalmazkodjon az összetett terepekhez, például hegyekhez és tengerpartokhoz. A szabványosított hegesztési interfészek jó tömítési teljesítménnyel, nagy építési hatékonysággal és alacsony nehézségi nehézséggel rendelkeznek. A teljes gyártási folyamat a nemzeti és nemzetközi szabványokat követi, mint például a GB/T9711 és az API 5L. A nyersanyagoktól a késztermékekig teljes folyamatellenőrzés valósul meg, többszörös vizsgálat biztosítja a minőségi megfelelőséget, valamint komplett minősítési tanúsítványok és vizsgálati jegyzőkönyvek biztosíthatók, teljes mértékben kielégítve a különböző kulcsfontosságú projektek igényeit.

Műszaki előírások

A mag követi a GB/T9711-2017 "Csővezetékes szállítási acélcsövek a kőolaj- és földgáziparhoz", GB/T 3091-2015 "Hegesztett acélcsövek alacsony nyomású folyadékátvitelhez", API 5L, SY/T5037 stb. szabványait.

1. Magméretre vonatkozó előírások

2. Anyagspecifikációk

3. Névleges nyomás

A nyomásszámítás a GB50251 szabványt követi, és a Barlow-képletet használja: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Köztük:

P —— Tervezési nyomás

D —— A cső külső átmérője

S —— Az anyag folyáshatára

E —— Hegesztési együttható (spirálhegesztett csövek esetén 0,9)

Alkalmazási területek és esetek

A nagy átmérőjű spirálcsövek a tartósság, a rugalmas specifikációk és a magas költséghatékonyság előnyeivel széles körben alkalmazhatók öt fő területen, beleértve az energiaátvitelt, a víztakarékossági projekteket, az önkormányzati építkezést, az infrastrukturális projekteket és az ipari termelést. Különféle kulcsfontosságú projektekhez és összetett forgatókönyvekhez alkalmasak. Az alábbiakban a mezők és a valós esetek részletes bemutatása található, forgatókönyv-magyarázatokkal kísérve:

Alapvető alkalmazási területek

1. Energiaátviteli mező (alapvető alkalmazási forgatókönyv)

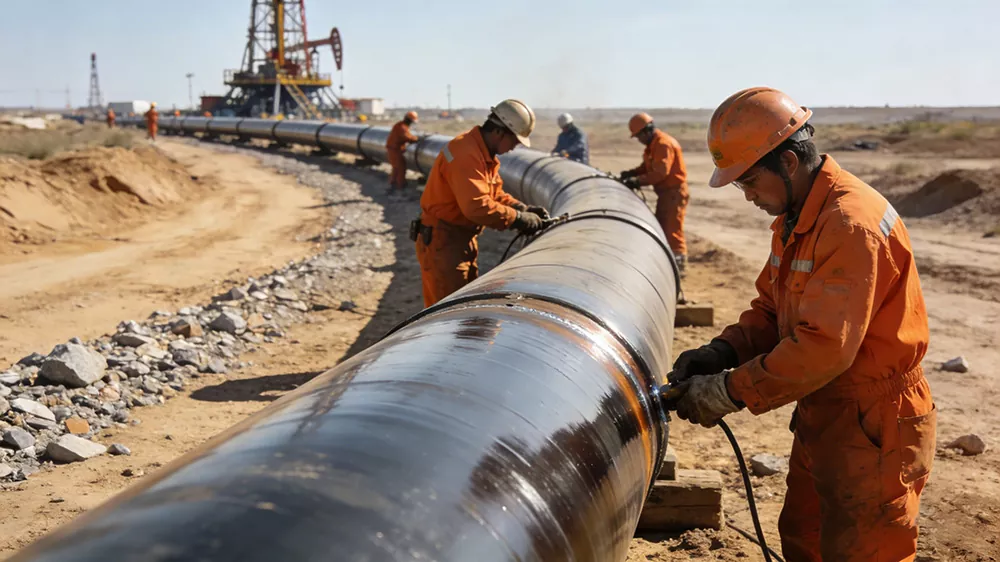

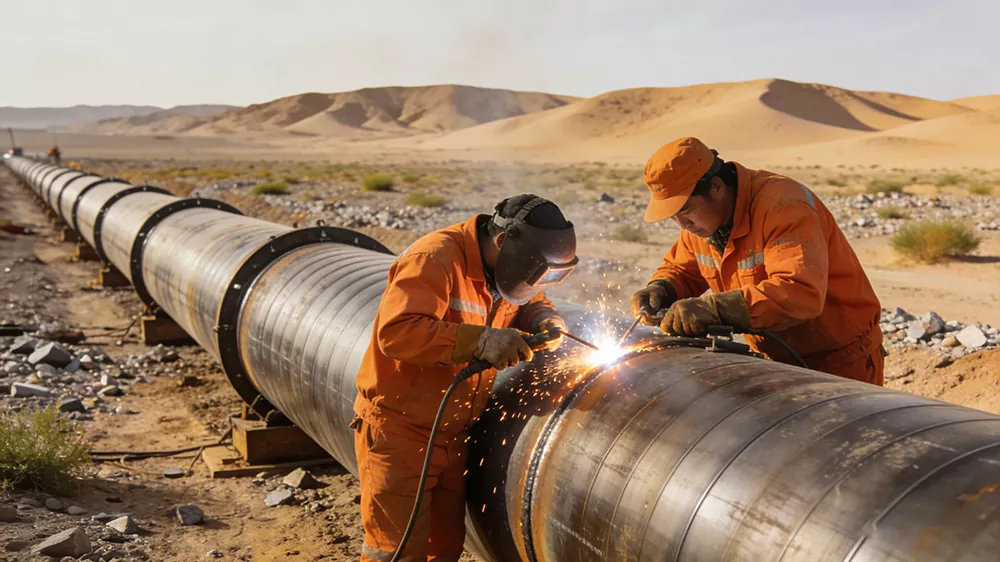

Kompatibilis közegek: nyersolaj, földgáz, finomított olaj, szénágyas metán, gőz stb. Az alapvető követelmény a nagynyomású, nagy távolságú és szivárgásmentes szállítás. Alkalmas olyan összetett terepekre, mint a sivatagok, fennsíkok és hegyek. Szélsőséges hőmérséklet-különbségeknek és geológiai települési hatásoknak is ellenáll. Ez az energiaátvitel "fő artériája", és széles körben használják nagy távolságú csővezetékek építésénél. Hatékonyan javíthatja a szállítási hatékonyságot, csökkentheti az energiaveszteséget, csökkentheti a projekt teljes költségét, meghosszabbíthatja az élettartamot és csökkentheti a karbantartási beruházásokat. A jelenet leírása: A Góbi-sivatagban egy hosszú távú földgázvezeték építési területén a nagy átmérőjű spirálcsövek sorai szépen vannak elhelyezve, és a dolgozók hegesztési és csatlakozási műveleteket végeznek; Az olajmezőről származó olaj csővezeték-fektetési helyén a csőanyagok felülete csúcsminőségű korróziógátló technológiát alkalmaz, amely alkalmas az olajmező összetett korrozív környezetére, biztosítva az olaj szivárgásmentes szállítását.

2. A vízügyi mérnöki terület

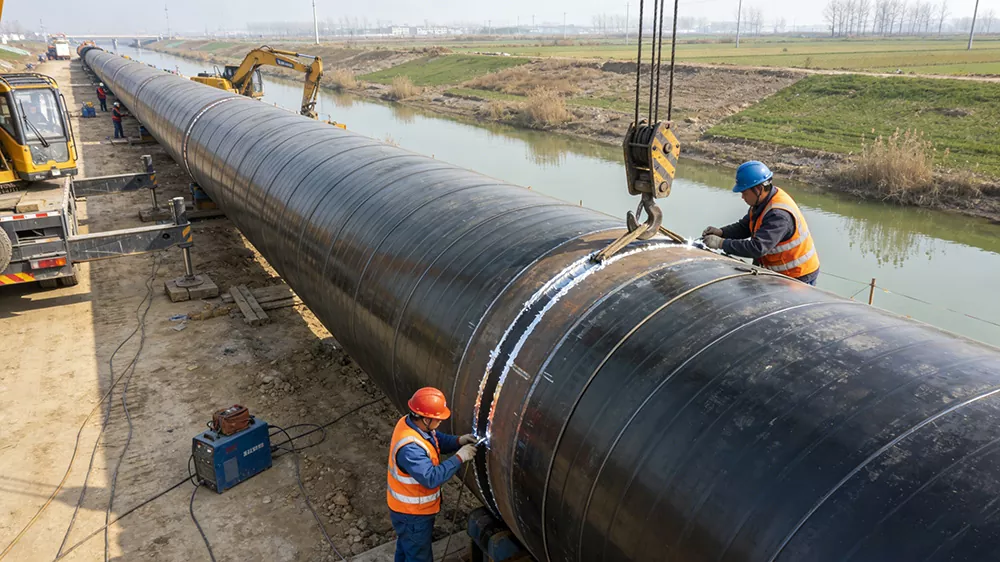

Alkalmazható forgatókönyvek: Nagyszabású vízelterelési projektek, vízszállítási projektek, árvízvédelmi és vízelvezetési projektek, fővezetékek mezőgazdasági területek öntözéséhez, vízellátási projektek ivóvízhez, szigeti vízellátási projektek stb. Az alapvető követelmények a nagy áramlási kapacitás, a korrózióállóság és a víznyomásállóság. Alkalmazhatók olyan összetett környezetekhez, mint a folyómedrek, a só által érintett területek stb. Hatékonyan ellenállnak a vízeróziónak és a geológiai süllyedésnek, biztosítva a vízkészletek stabil átvitelét és garantálva a vízgazdálkodási projektek biztonságos működését. Fontos támogató szerepet töltenek be a kulcsfontosságú nemzeti vízvédelmi projektekben. A helyszín leírása: A Jinghai vízelterelési projekt építkezésén nagy átmérőjű spirálcsöveket használnak a fővezetékek lefektetéséhez. A csövek folyókon vagy mezőgazdasági területeken haladnak keresztül, és a dolgozók felülettömítő kezelést végeznek. A szigeti vízellátási projekt helyszínén nagy átmérőjű spirálcsöveket használnak 3PE korróziógátló technológiával, hogy ellenálljanak a tengervíz eróziójának, és biztosítsák a vízkészletek összekapcsolását a sziget és a szárazföld között.

Tipikus eset

1. eset: A nyugat-kelet irányú gázszállítás leágazási projektje (az energiaszállítás területén)

A projekt követelményei: Hosszú távú, nagynyomású földgázvezetéket kell fektetni, amely alkalmas összetett terepekre, például sivatagokra és hegyekre. A csőanyagnak ≥ 6,3 MPa nyomásállóságúnak kell lennie, ellenállónak kell lennie a geológiai süllyedéssel és a korrózióval szemben, és gyorsan adagolhatónak kell lennie, hogy a csővezeték hosszú ideig szivárgásmentesen működjön.

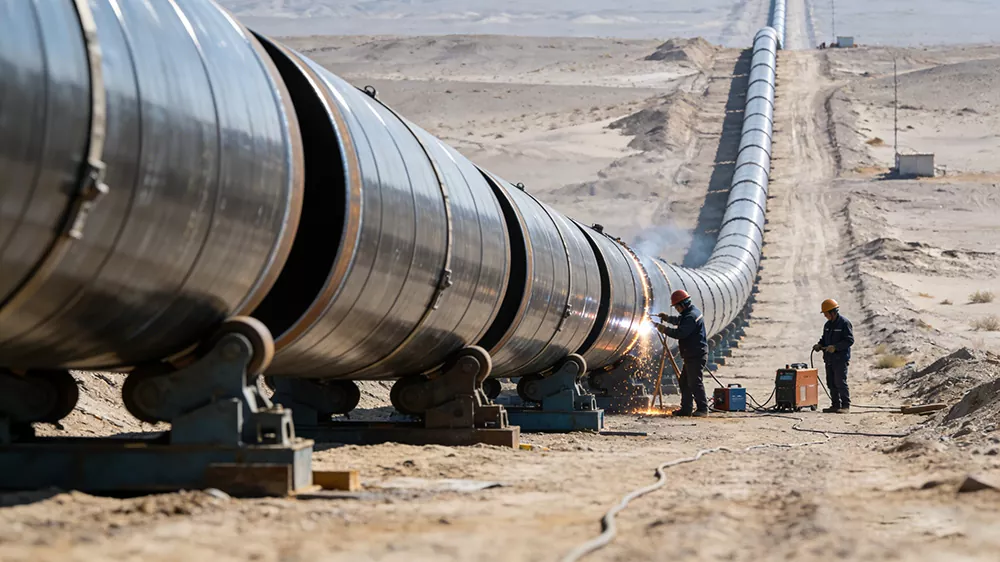

A termék alkalmazása: X80-as acélminőségű, nagy átmérőjű spirálcsövet választottak, melynek külső átmérője 1220 mm, falvastagsága 22 mm. Elfogadták a 3PE korróziógátló eljárást + katódos védelmi technológiát. Összesen több mint 8000 tonnát szállítottak, több mint 120 kilométeres vezetékhosszon, megfelelve a nagynyomású szállítás követelményeinek, és a hegesztési varratok kettős, ultrahangos és röntgenes roncsolásmentes vizsgálaton estek át, 100%-os minősítéssel. Jelenet:

2. eset: A Jing-Huai vízelterelési projekt fővezeték-projektje (a vízügyi mérnöki területen)

A projekt követelményei: Nagyméretű vízelterelő fővezetékre van szükség a nagyléptékű tisztavízi szállítás eléréséhez, amely alkalmas folyók átkelésére és termőföld lerakására. A cső anyagának nem mérgezőnek, korrózióállónak, nagy átmérőjűnek, DN2000 névleges átmérővel kell rendelkeznie. Testreszabott, 18 méteres szabványos hosszúságú csőanyagokra van szükség az interfészek számának csökkentése és az építési hatékonyság javítása érdekében.

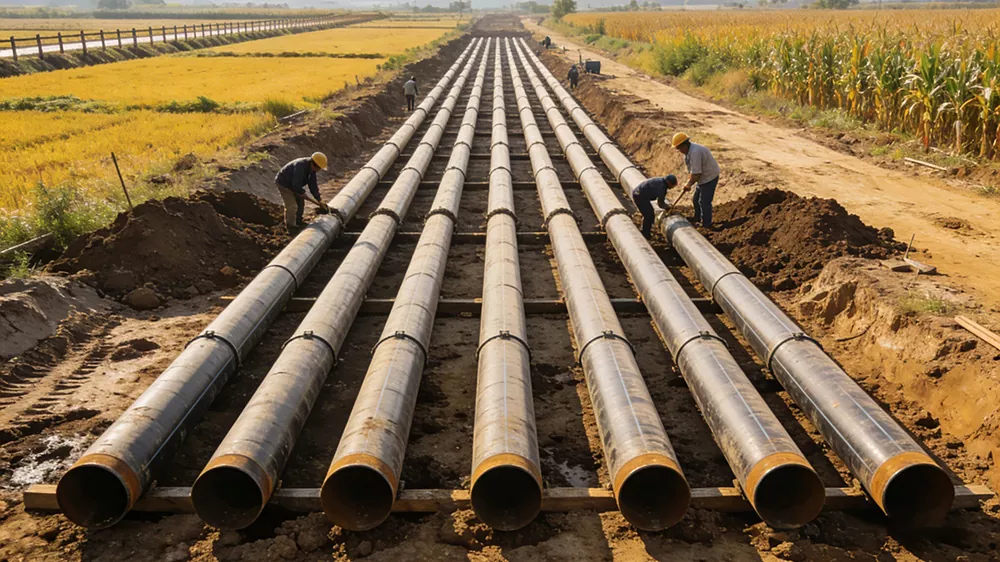

A termék alkalmazása: Válassza a Q345B anyagot nagy átmérőjű spirálcsövekhez, amelyek külső átmérője 2020 mm, falvastagsága 18 mm. Az IPN8710 ivóvízminőségű korróziógátló eljárást alkalmazzák, hogy biztosítsa az ivóvíz másodlagos szennyeződését. Testreszabott, 18 méteres, szabványos hosszúságú csőanyagok állnak rendelkezésre, összesen több mint 5000 tonnával a fővezeték folyókon és mezőgazdasági területeken történő lefektetéséhez. Helyszín:

Csomagolás és Szállítás

1. Csomagolási szabványok (nagy átmérőjű és nagy tömegű jellemzőkre alkalmas, figyelembe véve a védelmet és a kényelmet)

2. Szállítási előírások (Figyelembe véve a hatékonyságot, a biztonságot és a költségeket, és a nagy átmérőjű csövek szállítási jellemzőihez igazítva)

(1) Szállítási mód

(2) Betöltési követelmények

Betöltés előtt ellenőrizze a csőcsomagolás sértetlenségét és a korróziógátló bevonat állapotát. Miután meggyőződött arról, hogy nincsenek sérülések, simán emelje fel a csöveket a szállítóhordozóra. A rögzítéshez használjon acél drótköteleket és gumibetéteket. Kerülje az acél drótköteleknek a korróziógátló bevonatra tekercselését (a szigeteléshez használjon gumibetéteket). Ez azért van így, hogy elkerüljük a korróziógátló bevonat károsodását emelés és szállítás közben, és elkerüljük a csövek összenyomódás miatti deformálódását. Helyezze el szépen a csöveket. Csoportosítsa az azonos specifikációjú csöveket. Rendezd el őket hossz és vastagság szerint, és helyezd el külön, hogy elkerüld a vegyes terhelés okozta ütközési sérüléseket. Győződjön meg arról, hogy a végdugók szorosan tömítettek, hogy megakadályozzák idegen tárgyak bejutását a csövekbe.

(3) Ellátási ciklus és szállítás

(4) Szállításbiztosítás és értékesítés utáni szolgáltatás

A szállítási folyamat során valós idejű nyomon követést hajtanak végre, és valós időben biztosítják a csövek szállítási helyét és állapotát, hogy elkerüljék a szállítási késéseket vagy a csőkárosodást. Szállítás közbeni csomagolási sérülések, csőkarcok, deformáció stb. esetén haladéktalanul gondoskodunk az újraszállításról vagy a helyszíni javításról, hogy az ne befolyásolja a megrendelők építkezését. A távolsági és összetett közúti fuvarozáshoz elegendő teherszállítási biztosítást kell kötni az ügyfél jogainak és érdekeinek átfogó védelmére.

Átadás és utóértékesítés: Az átadás befejeztével szakszerű csőtárolási javaslatokat adunk (például a hosszú távú napsugárzás és eső elkerülése a szabad levegőn, korróziógátló csövek, amelyek elkerülik az éles tárgyak által okozott karcolódást, az aljzat megemelése, hogy a rozsda ne érintkezzen a talajjal stb.), és ha bármilyen kérdés merülne fel a telepítéssel vagy teszteléssel kapcsolatban, a későbbiekben megkeresik a szerelőket.

A Shunchen kiválasztásának előnyei

Erős nyomásállósággal rendelkezik, egyenletes feszültségeloszlással a spirálhegesztési varratban, kiváló deformációval és lerakódással szemben. Alkalmas nagynyomású, nagy távolságú szállításra és összetett földalatti környezetben. A specifikációk teljesek, a csőátmérő és a falvastagság igény szerint testreszabható, hogy megfeleljen a nagy átmérőjű projektek követelményeinek. A hegesztés minősége stabil, kétoldalas merülőíves hegesztéssel, sűrű varratokkal és jó tömítéssel. A teljes folyamatot roncsolásmentes tesztelés garantálja a minőség biztosítása érdekében. A gyártási hatékonyság magas, az anyag szilárd, és magasabb a költség-teljesítmény aránya az azonos átmérőjű varrat nélküli és egyenes varratú csövekhez képest. Különböző korróziógátló kezelésekkel, például 3PE-vel és epoxival párosítható, alkalmas olyan forgatókönyvekre, mint az olaj- és gázipar, az önkormányzati és vegyipar, hosszú élettartammal. A szervizrendszer a sématervezéstől a gyártás testreszabásán át a logisztikai disztribúcióig, a helyszíni műszaki támogatásig teljes körű, a teljes folyamatot követi, az értékesítés utáni válaszadás időben történik, megbízható garanciákat nyújtva a projekt stabil működésére.

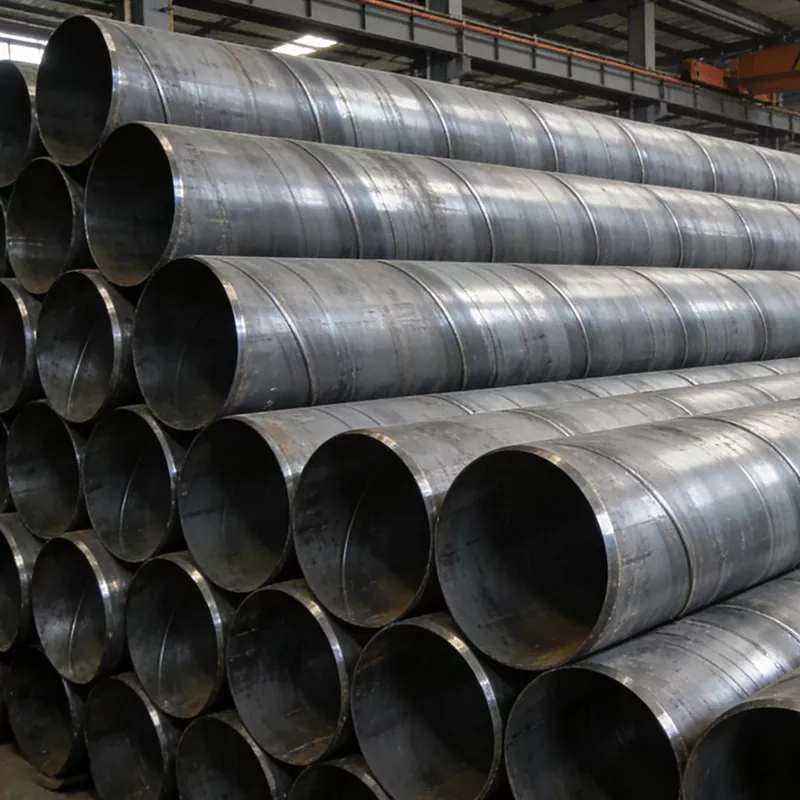

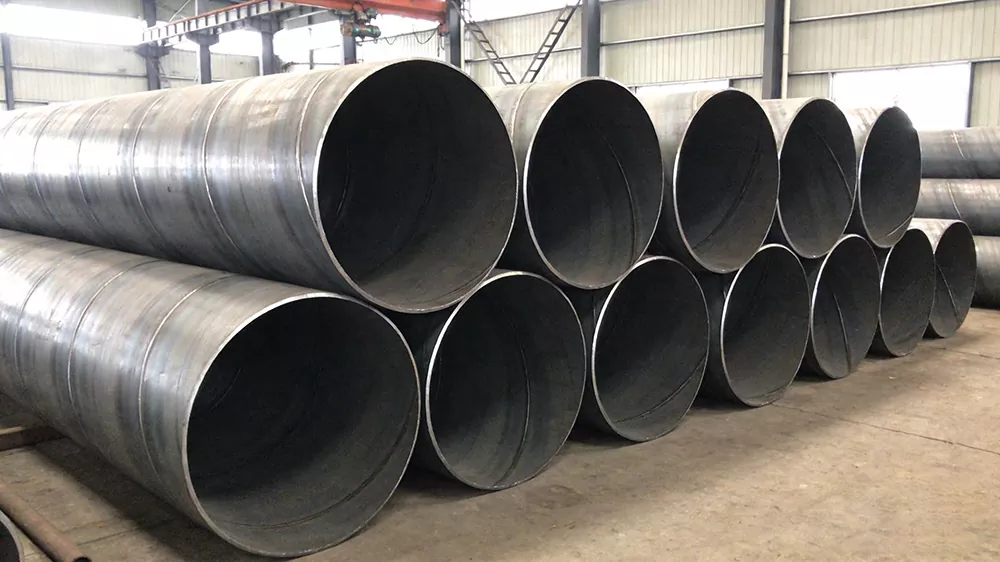

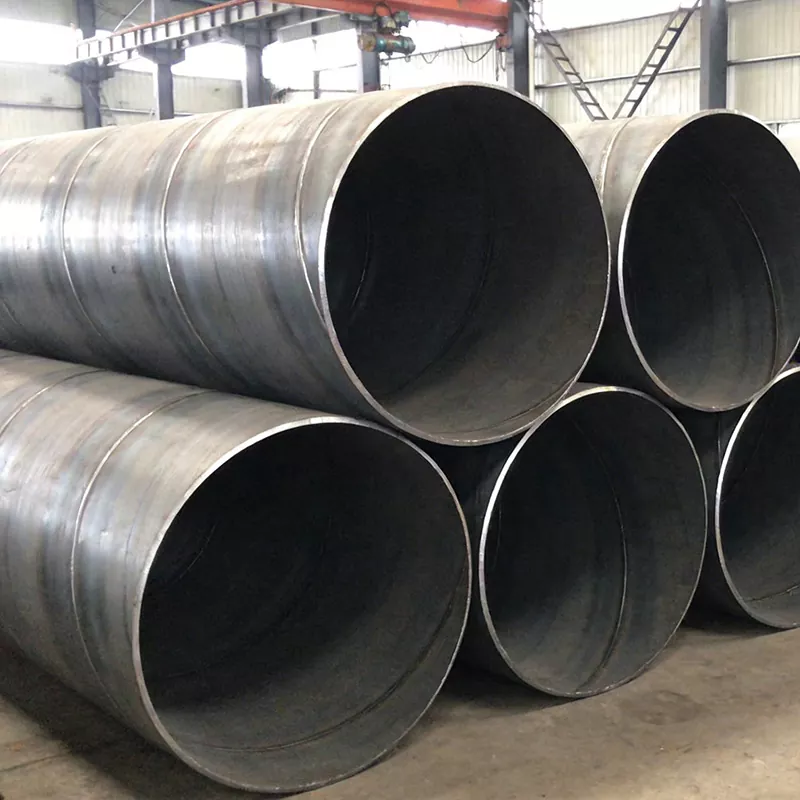

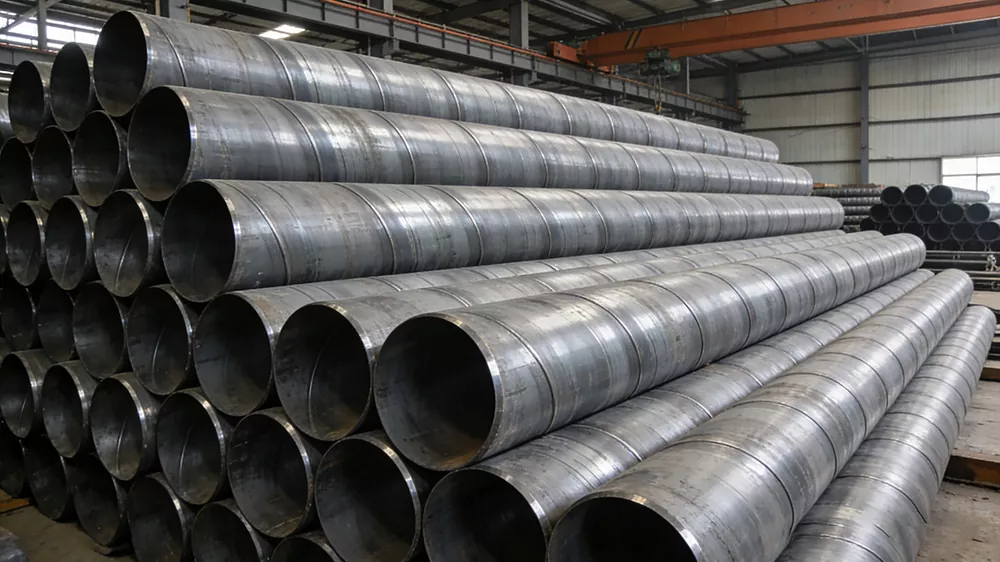

Termék illusztráció:
